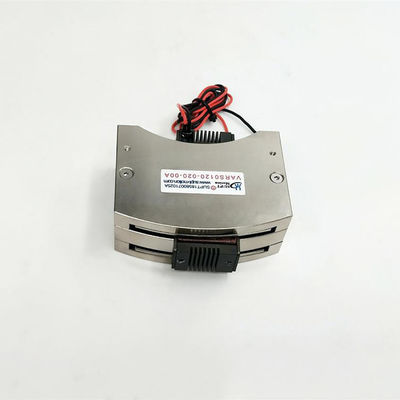

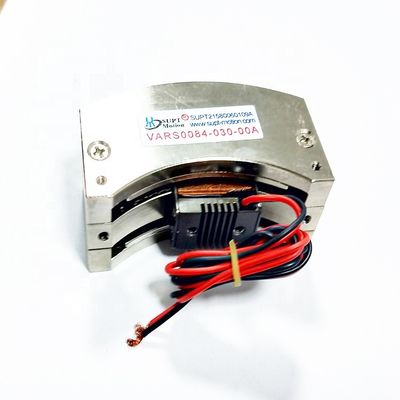

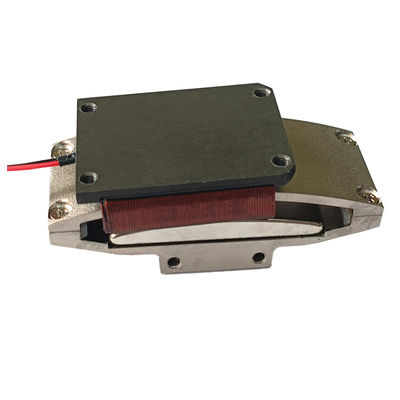

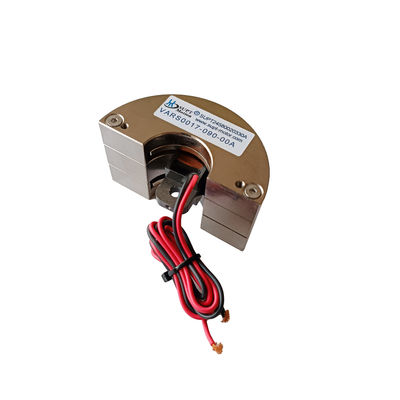

Swing Type Rotary Voice Coil Motor Tần số cao của chuyển động

Thiết kế và tính toán tham số của một động cơ cuộn dây âm thanh xoay là một quá trình phức tạp đòi hỏi phải xem xét nhiều yếu tố, bao gồm cấu trúc động cơ, phân phối từ trường,bố trí cuộn dâyCác bước sau đây là các bước chung để thiết kế và tính toán các thông số của một động cơ cuộn dây âm thanh xoay:
1Phân tích yêu cầu: Xác định các yêu cầu ứng dụng của động cơ, bao gồm góc quay cần thiết, phạm vi tốc độ, yêu cầu tải, vv
2. Loại động cơ: Chọn loại động cơ xoay thích hợp, chẳng hạn như loại xoắn, loại xoay hoặc loại nhiều mức độ tự do, theo yêu cầu ứng dụng.
3Phân tích từ trường: Thực hiện phân tích từ trường để xác định sự phân bố và cường độ của từ trường.Điều này có thể được mô phỏng và tính toán thông qua các phương pháp như phân tích yếu tố hữu hạn (FEA).
4Thiết kế cuộn dây: Thiết kế bố trí cuộn dây, xác định số lượng cuộn dây, xoay, thông số kỹ thuật dây, vv của cuộn dây.và hiệu quả của động cơ.
5Phân tích cơ học: Thực hiện phân tích cơ học, xem xét các yếu tố như quán tính quay, tải, ma sát, vv của động cơ để xác định mô-men xoắn và đặc điểm động lực cần thiết.
6. Tính toán tham số:
Tính toán dòng điện: Tính toán dòng điện cần thiết dựa trên mô-men xoắn và mô-men xoắn cần thiết.
Tính toán kháng và cảm ứng: Tính toán kháng và cảm ứng dựa trên vật liệu và các thông số hình học của cuộn dây.
Tính toán hằng số thời gian vòng lặp: Tính toán hằng số thời gian vòng lặp để ước tính tốc độ phản ứng dựa trên điện trở, cảm ứng và đặc điểm cơ học.
7Hệ thống phản hồi: Nếu yêu cầu điều khiển vòng kín, thiết kế các cảm biến và hệ thống phản hồi thích hợp, chẳng hạn như bộ mã hóa, cảm biến hiệu ứng Hall, v.v.
8Chiến lược điều khiển: Thiết kế các chiến lược điều khiển thích hợp để đạt được chuyển động và sự ổn định cần thiết.
9Quản lý nhiệt: Xem xét nhiệt được tạo ra bởi động cơ trong quá trình hoạt động và thiết kế một hệ thống xả nhiệt để duy trì nhiệt độ hoạt động phù hợp.
10. Mô phỏng và mô phỏng: Sử dụng các công cụ mô phỏng và mô phỏng như Matlab, Simulink, vv để xác minh tính hợp lý của các thông số thiết kế và tối ưu hóa thiết kế.
11Sản xuất và thử nghiệm: Sản xuất nguyên mẫu động cơ dựa trên các thông số thiết kế, thực hiện thử nghiệm thực tế và thực hiện các điều chỉnh và tối ưu hóa cần thiết.
Cần lưu ý rằng thiết kế và tính toán tham số của động cơ cuộn dây giọng nói xoay là một quy trình phức tạp đòi hỏi sự kết hợp kiến thức trong nhiều lĩnh vực như kỹ thuật động cơ,điện từ họcĐối với các ứng dụng phức tạp, có thể cần phải sử dụng phần mềm mô phỏng điện từ chuyên nghiệp và các công cụ thiết kế hệ thống điều khiển để hỗ trợ thiết kế và tối ưu hóa.

Ứng dụng:

SUPT xoay dòng động cơ cuộn dây âm thanh sử dụng công nghệ của các sản phẩm chuỗi hình chữ nhật, uốn cong các sản phẩm chuỗi hình chữ nhật để tạo thành một hệ thống định vị góc ưu tiên nhất định.Các mô-men xoắn điển hình là 100 độ và mô-men xoắn là 50 N · mCác sản phẩm loại swing thường được sử dụng trong công nghệ laser trong máy định vị gương, phanh van loại swing, hệ thống định vị loại swing và bộ điều khiển chuyến bay, v.v. , nó liên quan đến ngành công nghiệp bán dẫn, tự động hóa và ngành công nghiệp máy bay. So với động cơ tuyến tính loại U và động cơ tuyến tính loại phẳng, nó có thể cung cấp phản ứng tần số cao tốt hơn,chuyển động tuyến tính chuyển động tốc độ cao, đặc biệt phù hợp với hệ thống điều khiển servo vòng kín ngắn.
