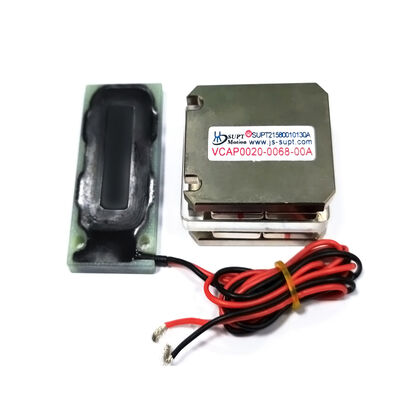

Động cơ cuộn dây giọng nói phẳng siêu mỏng 20N cho thiết bị thử nghiệm bán dẫn
| Nguồn gốc | Trung Quốc, Tô Châu |
|---|---|
| Hàng hiệu | SUPT MOTION |
| Chứng nhận | CE, ISO9001 |
| Số mô hình | dòng VCAP |
| Số lượng đặt hàng tối thiểu | 3pcs |
| Giá bán | $158 |
| chi tiết đóng gói | Bao bì tùy chỉnh, vv |
| Thời gian giao hàng | 1-5 chiếc, 5 ngày. > 20 chiếc, sẽ được thương lượng |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Sẽ được đàm phán |
Thông tin chi tiết sản phẩm
| lực lượng đầu ra | Lên tới 500N | Mục | Động cơ điện siêu nhỏ |
|---|---|---|---|
| Cảng | Thượng Hải | Số mô hình | VCAP0020-0068-00A |
| Lực cao nhất | 20N | Tổng số đột quỵ | 6,8mm |
| lực liên tục | 5,3N | điện áp tối đa | 8.2V |
| Chiều dài (mm) | 39 | Tính năng bảo vệ | hoàn toàn kèm theo |
| Tốc độ (RPM) | Tốc độ cao |
Mô tả sản phẩm
Mô tả sản phẩm:
SUPT VCAP0020-0068-00A là động cơ cuộn dây âm thanh phẳng hiệu suất cao, được thiết kế đặc biệt cho các hệ thống chuyển động chính xác siêu nhỏ gọn với không gian cực kỳ hạn chế. Bộ truyền động siêu mỏng này mang lại lực đẩy đỉnh 20 N và lực đẩy liên tục 5,5 N ở 25°C, với hành trình tổng cộng 6,8 mm, đáp ứng các yêu cầu của các tác vụ định vị có hành trình ngắn, độ chính xác cao. Với cấu hình siêu mỏng chỉ 21,5 mm, nó tích hợp liền mạch vào các thiết bị vi mô, đầu dò bán dẫn, thiết bị y tế và hệ thống lấy nét quang học mà không ảnh hưởng đến hiệu suất. Động cơ cuộn dây âm thanh phẳng mang lại chuyển động mượt mà, không có độ rơ, phản hồi nhanh và không có độ rơ, làm cho nó lý tưởng cho các ứng dụng yêu cầu độ chính xác định vị dưới micron. Với điện áp tối đa 8,2 V và hằng số back-EMF là 4,4 V/m/s, sản phẩm mang lại hiệu suất ổn định và hiệu quả ngay cả trong quá trình hoạt động lâu dài. Kích thước nhỏ gọn 39 × 50 × 21,5 mm đảm bảo lắp đặt dễ dàng trong không gian chật hẹp, trong khi cấu trúc chắc chắn của nó đảm bảo độ tin cậy cao và tuổi thọ dài. Mô hình này được sử dụng rộng rãi trong robot lắp ráp vi mô, hệ thống lấy nét tự động ống kính, điều khiển van vi mô, bơm định lượng chính xác và thiết bị kiểm tra bán dẫn nhỏ.
Đặc trưng:
Các cuộn dây phụ động cơ cuộn dây âm thanh dạng phẳng có trọng lượng nhẹ, thời gian phản hồi ngắn và tần số cao. Hành trình ngắn và cấu trúc nhỏ gọn.
Cân bằng hành trình và chiều cao: Thiết kế hành trình trung bình 16mm với chiều cao chỉ 22,5mm cho phép phạm vi chuyển động dài hơn trong không gian hạn chế.
Khả năng tương thích điện áp thấp: Được thiết kế cho điện áp tối đa 27,6V, nó tương thích với các hệ thống nguồn công nghiệp phổ biến và không yêu cầu mô-đun tăng cường bổ sung.
Khả năng tương thích kích thước: Với tỷ lệ chiều dài trên chiều rộng là 59×50mm, nó phù hợp để lắp đặt theo kiểu mảng trên các nền tảng trục XY, đơn giản hóa bố cục thiết bị.
Thông số sản phẩm:
| Mô hình sản phẩm | Lực đỉnh (N) |
Lực liên tục ở 25°C (N) |
Hành trình tổng (mm) |
Điện áp tối đa (V) |
Hằng số Back EMF (V/m/s) |
Chiều dài (mm) |
Chiều rộng (mm) |
Chiều cao (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

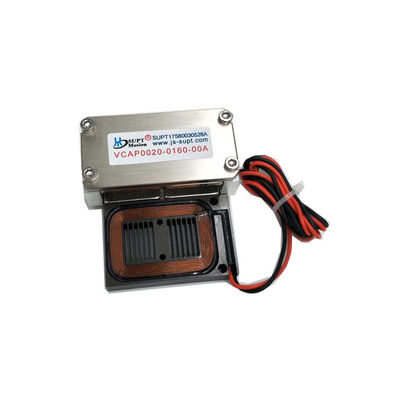

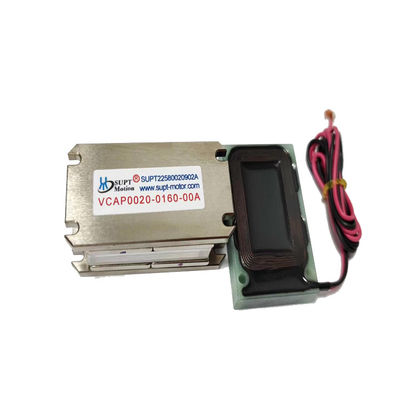

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| Tham số | giá trị | Tham số | giá trị |
| Mô hình | VCAP0020-0068-00A | Lực đẩy đỉnh | 20N |
| Lực đẩy liên tục (25°C) | 5.5N | Hành trình tổng | 6.8mm |
| Điện áp tối đa | 8.2V | Hằng số Back-EMF | 4.4V/m/s |
| Chiều dài | 39mm | Chiều rộng | 50mm |
| Chiều cao | 21.5mm | Nhiệt độ hoạt động | -10~60°C |
Ứng dụng:
| Ứng dụng chính của động cơ cuộn dây âm thanh: |
| 1. Ngành công nghiệp bán dẫn: Hệ thống dây, cắt, khoan, vận chuyển, hàn, robot. |
| 2. Vận hành van trong lĩnh vực: Van định lượng loại, hệ thống kiểm tra áp suất, hệ thống phun hóa chất van khí nén. |
| 3. Ngành công nghiệp máy vi mô: Hệ thống cấp liệu, khoan vi mô, dập chính xác. |
| 4. Hệ thống rung: Bàn lắc, nền tảng rung. |
| 5. Lĩnh vực y tế: Hệ thống vi tiêm, thiết bị hô hấp, thiết bị kiểm tra. |
| 6. Công nghệ hàng không: Hệ thống điều khiển bay, hệ thống phản hồi phi công. |
| 7. Lĩnh vực sử dụng thương mại: Bơm làm mát máy tính, hệ thống lấy nét tự động camera thu nhỏ . |
|
8. Ngành công nghiệp tự động hóa: Thiết bị laser, máy phân phối, thiết bị kiểm tra, máy dệt. |
Lấy nét ống kính trong thiết bị kiểm tra quang học vi mô .
Trạm đầu dò vi mô cho chip bán dẫn .
Hệ thống truyền động cho van bơm vi mô y tế .
Robot lắp ráp vi mô cho các bộ phận điện tử .
