65N Lực đỉnh 100mm Stroke Động cơ tuyến tính hình chữ nhật công suất cao cho máy công cụ
| Nguồn gốc | Trung Quốc, Tô Châu |
|---|---|
| Hàng hiệu | SUPT MOTION |
| Chứng nhận | CE, ISO9001，CCC |
| Số mô hình | Dòng VCAS |
| Số lượng đặt hàng tối thiểu | 2 cái |
| Giá bán | $99-$210 |
| chi tiết đóng gói | Bao bì tùy chỉnh, vv |
| Thời gian giao hàng | 1-5 chiếc, 5 ngày. > 20 chiếc, sẽ được thương lượng |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Sẽ được đàm phán |
Thông tin chi tiết sản phẩm
| Tính năng bảo vệ | hoàn toàn kèm theo | Số mô hình | VCAS0065-1000-00A |
|---|---|---|---|
| Phương pháp kiểm soát | điện tử | Tổng số đột quỵ | 100mm |
| Sự thi công | Nam châm vĩnh cửu | Lực cao nhất | 65N |
| Kích cỡ | 170×59,6×81,9mm | Từ khóa | COIL VOICE Động cơ tuyến tính |
| Điện áp | 28,7V | trọng lượng của cuộn dây | 135g |
| Tốc độ | Tốc độ cao (vòng/phút) | ||
| Làm nổi bật | Động cơ tuyến tính lực đỉnh 65N,Động lực tuyến tính 100mm,Động cơ tuyến tính hình chữ nhật công suất cao |
||
Mô tả sản phẩm
Mô tả sản phẩm:
VCAS0065-1000-00A là động cơ cuộn dây âm thanh hình chữ nhật có lực đẩy cao với lực đẩy cực đại là 65 N, lực đẩy liên tục là 22,4 N và hành trình dài 100 mm. Sản phẩm này được thiết kế đặc biệt cho các máy vi mô, trục mài chính xác và bệ định vị hạng nặng đòi hỏi độ cứng cao và truyền động trực tiếp.
Động cơ cuộn dây tuyến tính hình chữ nhật này hoạt động ở điện áp tối đa 28,7 V và có hằng số EMF ngược là 9,7 V/m/s. Cuộn dây chuyển động nặng 135 g và kích thước tổng thể là 170 × 59,6 × 81,9 mm. Mặc dù có hiệu suất mạnh mẽ nhưng cấu trúc hình chữ nhật của nó cho phép tích hợp vào các hệ thống XY dạng cầu hoặc giàn mà không tạo ra chiều cao lắp đặt quá mức.
Các máy vi mô truyền thống dựa vào vít bi, nhưng phản ứng dữ dội và độ mòn làm hạn chế độ chính xác ở mức micron. VCAS0065-1000-00A thay thế động cơ quay và vít bằng lực đẩy tuyến tính trực tiếp, đạt được băng thông cao hơn và không có phản ứng dữ dội. Hành trình 100mm đủ để đáp ứng nhu cầu quét phay, khắc hoặc kiểm tra các bộ phận nhỏ.
Trong thiết bị bán dẫn cuối dòng (BEOL), chẳng hạn như máy liên kết hoặc trạm cắt, lực đẩy 65N là đủ để cắt nhẹ hoặc kiểm tra đầu dò trong khi vẫn duy trì hoạt động trơn tru. Lực đẩy liên tục 22,4N cho phép hoạt động bền vững mà không bị quá nhiệt khi được trang bị tản nhiệt phù hợp.
Trong các ứng dụng giảm chấn động chủ động dành cho thiết bị hạng nặng, động cơ cuộn dây âm thanh hình chữ nhật này tạo ra lực đẩy phản lực để bù đắp các nhiễu loạn tần số thấp. Hơn nữa, trong các mô phỏng cơ học chính xác, mối quan hệ tuyến tính giữa dòng điện và lực đẩy giúp đơn giản hóa quá trình điều khiển.
Đặc trưng:
-
Lực cực đại: 65 N
-
Lực liên tục @ 25oC: 22,4N
-
Tổng hành trình: 100 mm
-
Điện áp tối đa: 28,7 V
-
Trở lại Hằng số EMF:9,7 V/m/s
-
Trọng lượng cuộn: 135g
-
Kích thước (L×W×H):170×59,6×81,9mm
Thông số sản phẩm:
| Mẫu sản phẩm | Lực cực đại (N) |
Lực liên tục ở 25oC (N) |
Tổng số cú đánh (mm) |
Điện áp tối đa (V) |
Trở lại Hằng số EMF (V/m/s) |
Trọng lượng của cuộn dây (g) |
Chiều dài (mm) |
Chiều rộng (mm) |
Chiều cao (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42,6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74,7 | 11.3 | 1.3 | 15 | 100,5 | 42,6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13,7 | 4.6 | 18.2 | 33,5 | 34.1 | 26,9 |

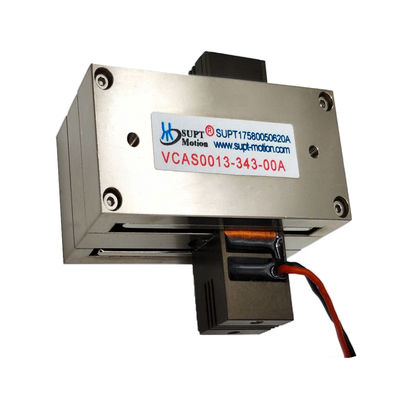

| VCAS0013-0343-00A | 13 | 8 | 34,3 | 12.6 | 5,8 | 40 | 68,3 | 60 | 34,8 |
| VCAS0065-1000-00A | 65 | 22,4 | 100 | 28,7 | 9,7 | 135 | 170 | 59,6 | 81,9 |
VCAS0065-0100-00A:
| tham số | giá trị | tham số | giá trị |
| Người mẫu | VCAS0065-0100-00A | Lực đẩy cực đại | 65N |
| Lực đẩy liên tục (25°C) | 22,4N | Tổng đột quỵ | 100mm |
| Điện áp tối đa | 28,7V | Hằng số EMF ngược | 9,7V/m/giây |
| Chiều dài | 170mm | Chiều rộng | 59,6mm |
| Chiều cao | 81,9mm | Trọng lượng cuộn | 135g |
Ứng dụng:
1.Giai đoạn phay/khắc vi mô
2. Trục Z liên kết bán dẫn
3. Mô phỏng lực chính xác
4. Chủ động khử rung khi tải nặng
5. Quét lực đẩy cao
| Ứng dụng chính của động cơ cuộn dây bằng giọng nói: | ||||||||||
| 1. Ngành công nghiệp bán dẫn: Dây, cắt, khoan, hệ thống vận chuyển, hàn, robot. | ||||||||||
| 2.Vận hành van tại hiện trường: Loại van đo sáng, hệ thống kiểm tra áp suất, hệ thống phun hóa học van khí nén. | ||||||||||
| 3. Công nghiệp máy vi mô: Hệ thống cấp liệu, khoan vi mô, dập chính xác. | ||||||||||
| 4. Hệ thống rung: Bàn lắc, bệ rung. | ||||||||||
| 5. Lĩnh vực y tế: Hệ thống tiêm vi mô, thiết bị hô hấp, thiết bị xét nghiệm. | ||||||||||
| 6. Công nghệ hàng không: Hệ thống điều khiển chuyến bay, hệ thống phản hồi của phi công. | ||||||||||
| 7. Lĩnh vực sử dụng thương mại: Hệ thống lấy nét tự động máy bơm làm mát máy tính. | ||||||||||
| 8. Công nghiệp tự động hóa: Thiết bị laser, thiết bị phân phối, thiết bị kiểm tra, máy dệt. |
