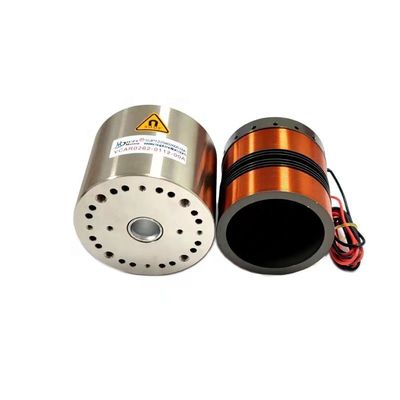

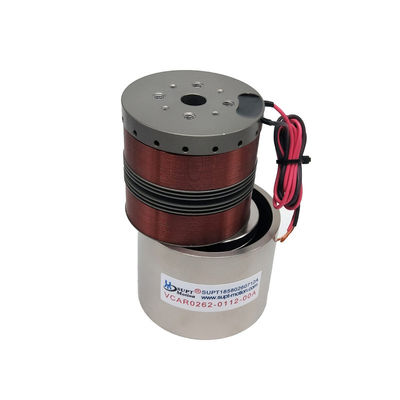

44.8mm Long Stroke Micro Cylindrical Voice Coil Motor cho các hệ thống quét

SUPT NOTION VCAR0022-0448-00A là động cơ cuộn dây âm thanh hình trụ hành trình dài mang lại lực đẩy cực đại 22 N trong phạm vi hành trình lên tới 44,8 mm. Bộ truyền động này được thiết kế đặc biệt cho các hệ thống quét, đường trễ quang học và các giai đoạn tuyến tính chính xác yêu cầu hành trình dài mà không cần chuyển đổi từ quay sang tuyến tính phức tạp.

Động cơ cuộn dây bằng giọng nói này cung cấp lực đẩy liên tục 11,4 N ở 25°C, đáp ứng nhu cầu quét liên tục hoặc chuyển động qua lại. Hằng số EMF ngược là 4 V/m/s đảm bảo độ tuyến tính phản hồi tốc độ tuyệt vời. Cuộn dây âm thanh nặng 52 g và điện áp hoạt động tối đa của động cơ chỉ 14,3 V giúp dễ dàng điều khiển với các bộ khuếch đại tiêu chuẩn.

Kích thước tổng thể: đường kính stato 48 mm, chiều dài 75,7 mm.

Trong hệ thống chụp cắt lớp kết hợp quang học (OCT) hoặc hệ thống quét laser, bộ truyền động tuyến tính có hành trình dài và chuyển động mượt mà là rất quan trọng. Mô hình động cơ cuộn dây bằng giọng nói này cung cấp chuyển động trực tiếp, không có phản ứng dữ dội mà không cần vít me hoặc dây đai. Điều này dẫn đến độ tuyến tính quét cao hơn và giảm tiếng ồn cơ học.

Động cơ này cũng lý tưởng cho các máy đo và hệ thống đo lường chính xác, trong đó đầu dò phải di chuyển tới 44,8 mm để đo các tính năng của bộ phận. Thiết kế truyền động trực tiếp đảm bảo không có phản ứng ngược, nhờ đó cải thiện khả năng lặp lại phép đo. Trong hệ thống treo chủ động hoặc hệ thống khử rung ghế, lực đẩy 22 N có thể chống lại nhiễu loạn tần số thấp trong các hệ thống nặng hơn.

Thông số kỹ thuật:

Lực cực đại: 22 N

Lực liên tục @25oC: 11,4 N

Tổng hành trình: 44,8 mm

Điện áp tối đa: 14,3 V

Trở lại Hằng số EMF: 4 V/m/s

Trọng lượng cuộn: 52 g

Đường kính stato: 48 mm

Chiều dài: 75,7 mm

Thông số kỹ thuật:

Ứng dụng:

 Các chỉ số kỹ thuật và thông số kỹ thuật có thể được tùy chỉnh

Dịch vụ hậu mãi thỏa đáng
