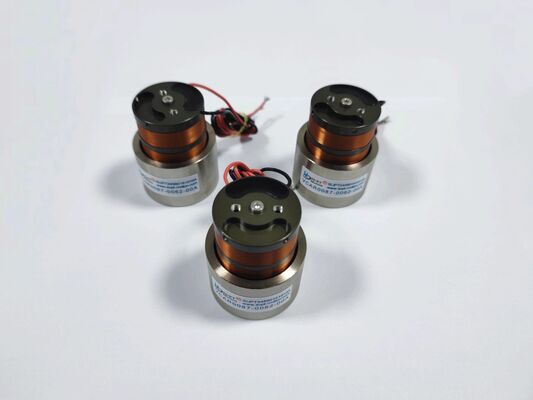

Động cơ cuộn dây giọng nói loại trục 15N 12,7mm cho thăm dò bán dẫn

  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
  • 15N 12.7mm Stroke Shaft-Type Voice Coil Motor for Semiconductor Probing
Nguồn gốc Trung Quốc, Tô Châu
Hàng hiệu SUPT MOTION
Chứng nhận ISO9001,CE,3C
Số mô hình VCAB0015-0127-00A
Số lượng đặt hàng tối thiểu ≥1 chiếc
Giá bán $110-$160
chi tiết đóng gói Bao bì tùy chỉnh, vv
Thời gian giao hàng 1-5 chiếc, 5 ngày. > 20 chiếc, sẽ được thương lượng
Điều khoản thanh toán T/T
Khả năng cung cấp Sẽ được đàm phán
Thông tin chi tiết sản phẩm
Bảo hành 3 tháng-1 năm Mẫu sản phẩm VCAB0015-0127-00A
Trọng lượng (g) 21,5 Lực cực đại (N) 15
Tổng hành trình (mm) 12.7 Điện áp tối đa (V) 12,5
Định vị chính xác Cao Lực liên tục (N) 4,9N
Loại sản phẩm Động cơ cuộn dây tuyến tính có trục Tiếng ồn tiếng ồn thấp
Ứng dụng Định vị chính xác, xúc giác, quang học, sản xuất chất bán dẫn
Làm nổi bật

12.7mm động cơ cuộn dây âm thanh kiểu trục

,

động cơ cuộn dây âm thanh 15N cho thăm dò bán dẫn

,

động cơ cuộn dây âm thanh tuyến tính với bảo hành
Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm:

Động cơ cuộn dây giọng nói loại trục SUPT, mô hình VCAB0015-0127-00A, có độ chính xác cao và được thiết kế đặc biệt cho thử nghiệm thăm dò wafer bán dẫn, định vị độ cao chính xác,và các ứng dụng thiết bị thử nghiệm tự động.


Động cơ cuộn dây âm thanh tuyến tính này có thiết kế trục chuyển động tích hợp và kết hợp các vòng bi tuyến tính chính xác, cung cấp độ chính xác hướng dẫn đặc biệt và hoạt động trơn tru.Các trục chuyển động được làm bằng trọng lượng nhẹ, vật liệu cứng và chống mòn cao, đảm bảo hiệu suất ổn định.
Trong các ứng dụng thử nghiệm đầu dò bán dẫn, duy trì lực tiếp xúc ổn định là rất quan trọng để ngăn ngừa hư hỏng các miếng đệm liên kết chính xác hoặc đầu đầu đầu dò.Thiết kế trực tiếp của động cơ cuộn dây âm thanh này đạt được độ chính xác định vị lặp lại ở mức micrometer, góp phần trực tiếp cải thiện năng suất xét nghiệm và giảm tỷ lệ dương tính sai.


So với động cơ bước truyền thống hoặc các nền tảng vít dẫn chạy bằng servo, VCAB0015-0127-00A cung cấp hiệu suất năng động vượt trội, phản ứng cơ học bằng không và mất ma sát thấp hơn.Khả năng phản hồi tần số cao của nó đáp ứng nhu cầu chu kỳ nhanh của các ứng dụng thử nghiệm công suất cao, trong khi thiết kế năng lượng thấp của nó làm giảm sản xuất nhiệt có thể làm tổn hại đến sự ổn định nhiệt của các hệ thống đo chính xác.

Động cơ cuộn dây giọng nói tuyến tính này cũng phù hợp cho vị trí trục Z trong hệ thống đặt chip, đầu phân phối chính xác và nền tảng kiểm tra quang học tự động (AOI) yêu cầu nhanh chóng,chuyển động thẳng đứng chính xácKích thước nhỏ gọn và giao diện cơ học đơn giản của nó làm cho nó trở thành một giải pháp plug-and-play lý tưởng để nâng cấp trục bơm khí hoặc trục dẫn kéo hiện có thành động cơ điện hiệu suất cao.

Đặc điểm:

  • Lực đỉnh: 15 N

  • Lực liên tục @ 25°C: 4,9 N

  • Tổng Ném: 12,7 mm

  • Điện áp tối đa: 21,5 V

  • Hằng số EMF ngược: 4,1 V/m/s

  • Trọng lượng cuộn dây: 12,5 g

  • Chiều kính stator: 30,5 mm

  • Đầu trục: Ø4,8 mm trục đơn giản



Các thông số sản phẩm:

Mô hình sản phẩm Lực đỉnh
(N)		 Sức mạnh liên tục
ở 25°C ((N)		 Tổng đập
(mm)		 Điện áp tối đa
(V)		 Hằng số trường điện điện ngược
(V/m/s)		 Trọng lượng cuộn dây
(g)		 Chiều kính stator Sợi cuối trục
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (bên ngoài)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (bên ngoài)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (bên ngoài)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (bên ngoài)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Chân ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (bên ngoài)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Inner)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Inner)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (bên ngoài)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Inner)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Inner)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Inner)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Inner)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (bên ngoài)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Inner)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Inner)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Inner)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 trục ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Inner)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Inner)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 trục ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 trục ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 trục ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 trục ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 trục ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 trục ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 trục ¥10



Ứng dụng:

  1. Lưu ý: Lưu ý:

  2. Định vị trục Z trong die attach

  3. Đầu phân phối chính xác

  4. kiểm tra quang học tự động (AOI)

  5. Vị trí thiết bị thử nghiệm

  6. Máy điều khiển trạm thăm dò
