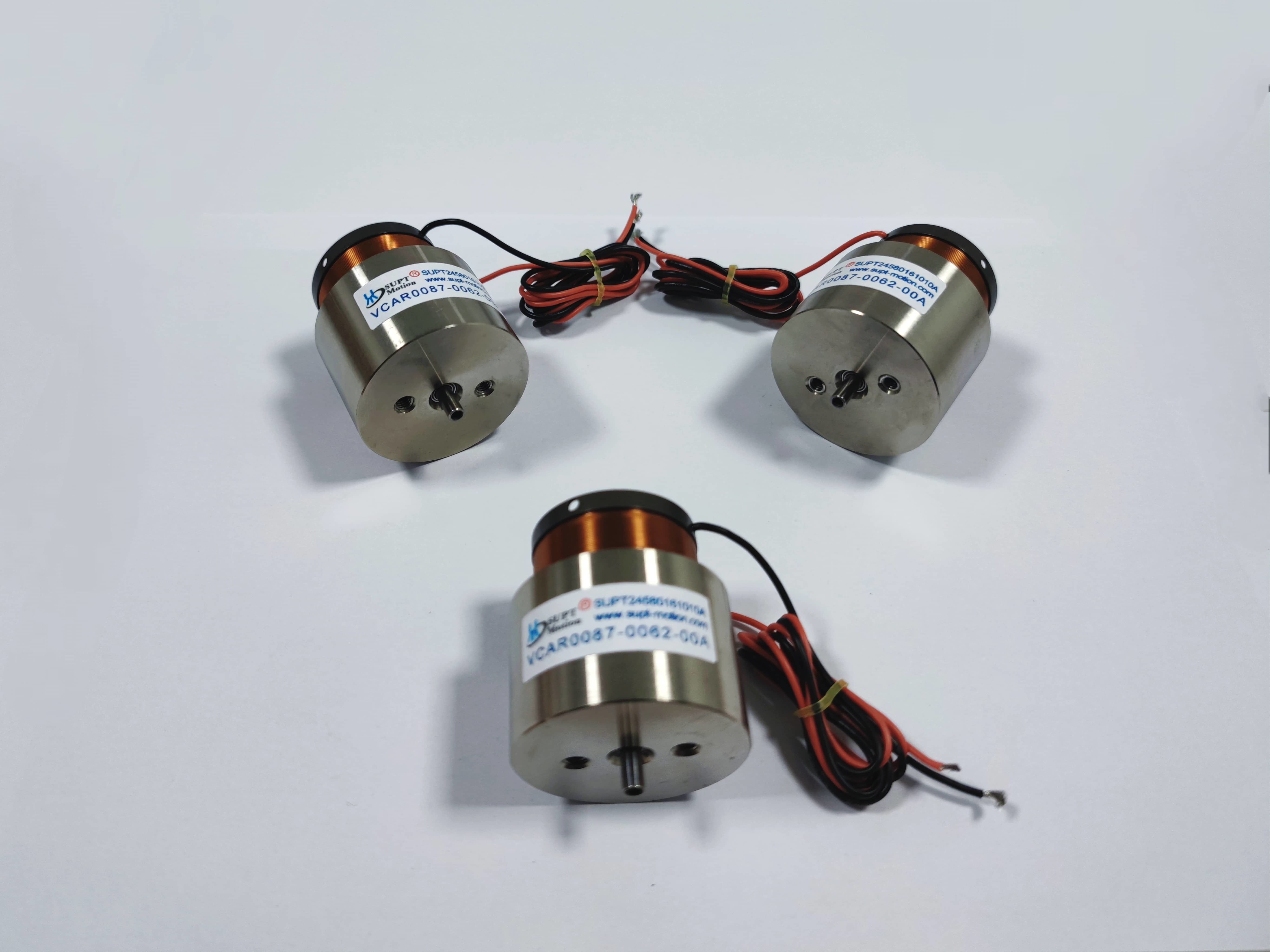

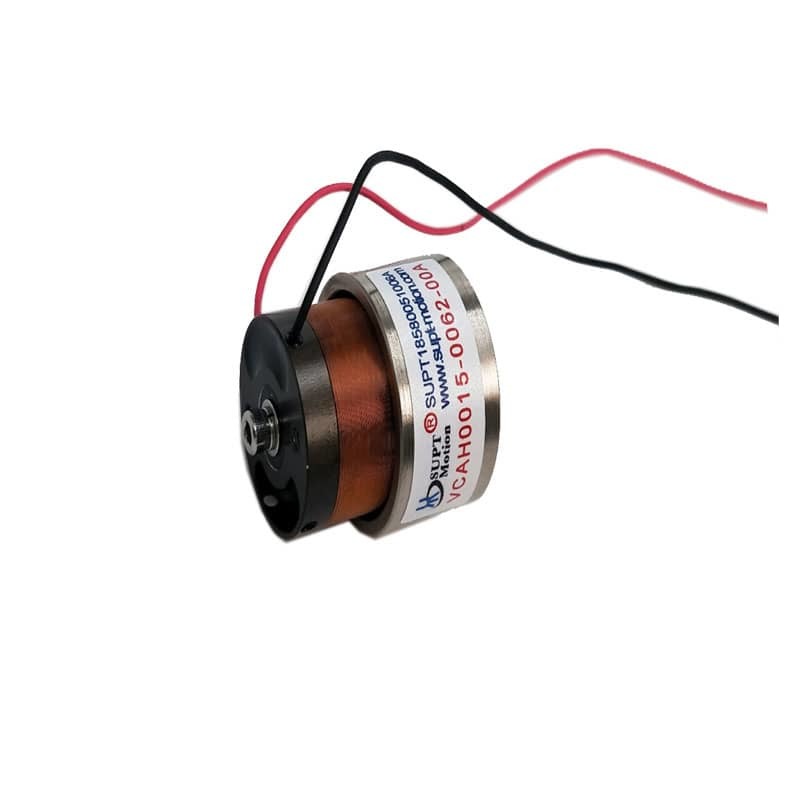

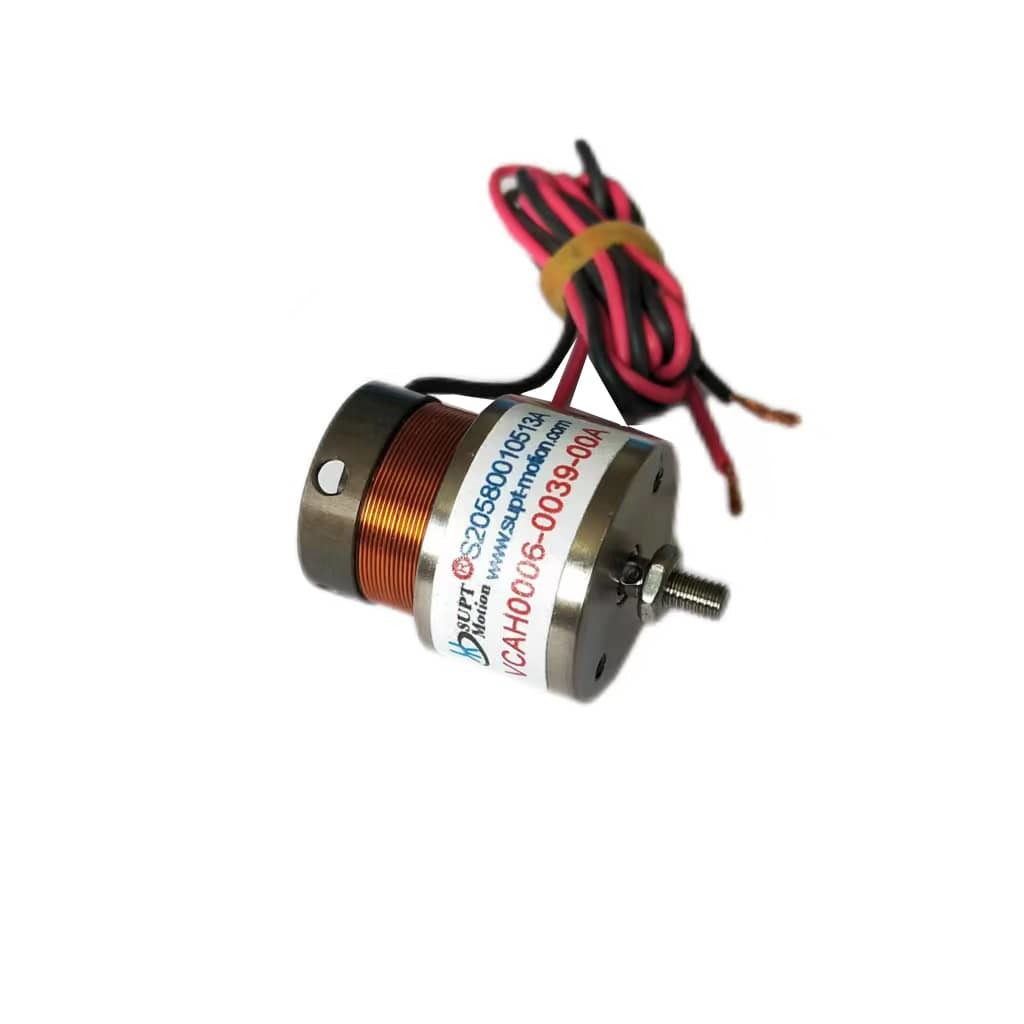

Động cơ cuộn dây tuyến tính trục cho thiết bị kiểm tra chính xác điện tử 3C

  • Shafted Linear Voice Coil Motor For 3C Electronic Precision Inspection Equipment
  • Shafted Linear Voice Coil Motor For 3C Electronic Precision Inspection Equipment
  • Shafted Linear Voice Coil Motor For 3C Electronic Precision Inspection Equipment
Nguồn gốc Trung Quốc, Tô Châu
Hàng hiệu SUPT MOTION
Chứng nhận ISO9001,CE
Số mô hình VCAB0013-0072-00A
Số lượng đặt hàng tối thiểu 2 cái
Giá bán $120-$290
chi tiết đóng gói Bao bì tùy chỉnh, vv
Thời gian giao hàng 1-5 chiếc, 5 ngày. > 20 chiếc, sẽ được thương lượng
Điều khoản thanh toán T/T
Khả năng cung cấp Sẽ được đàm phán
Thông tin chi tiết sản phẩm
Bảo hành 3 tháng-1 năm Mẫu sản phẩm VCAB0013-0072-00A
Trọng lượng (g) 16.2 Lực cực đại (N) 13
Tổng hành trình (mm) 7.2 Điện áp tối đa (V) 26,6
Ứng dụng Sản phẩm tự động Định vị chính xác Cao
Loại sản phẩm động cơ cuộn dây bằng giọng nói tuyến tính Lực liên tục (N) 4.2N
Tiếng ồn tiếng ồn thấp
Làm nổi bật

Động cơ cuộn dây âm thanh tuyến tính trục

,

động cơ cuộn dây âm thanh tuyến tính để kiểm tra

,

động cơ cuộn dây âm thanh tuyến tính chính xác
Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm:

Model VCAB0013-0072-00A của SUPT MOTION’s là động cơ cuộn dây thoại tuyến tính bán trục có độ chính xác cao, được phát triển đặc biệt cho các ứng dụng kiểm tra chính xác trong ngành công nghiệp điện tử 3C. Nó có ổ bi tuyến tính chính xác tích hợp và trục truyền động chống mài mòn. Đầu trục có thiết kế ren ngoài M3, cho phép kết nối trực tiếp với các bộ truyền động như đầu dò kiểm tra, vòi hút và đồ gá định vị mà không cần các bộ phận truyền động trung gian. Nó đáp ứng hoàn hảo các yêu cầu định vị có độ chính xác cao của các ứng dụng như kiểm tra chip điện tử 3C, kiểm tra ngoại quan linh kiện và đo kích thước chính xác.

 Động cơ cuộn dây thoại tuyến tính này sử dụng thiết kế mạch từ tối ưu hóa và cấu trúc cuộn dây không lõi để loại bỏ hiệu ứng giật, với độ biến động lực đẩy trong quá trình hoạt động ≤0,8%. Nó không có hiện tượng trễ cơ học hoặc độ rơ, mang lại độ chính xác định vị cao, khả năng lặp lại tuyệt vời và phản hồi nhanh. Nó có thể nhanh chóng thực hiện các hành động như định vị chính xác đầu dò kiểm tra, gắp và đặt chip tốc độ cao, và đo kích thước linh kiện, cải thiện hiệu quả kiểm tra lên 40% so với động cơ bước truyền thống và tăng đáng kể hiệu quả kiểm tra và tỷ lệ sản phẩm đạt yêu cầu của dây chuyền sản xuất điện tử 3C.

Động cơ cuộn dây thoại tuyến tính này hỗ trợ cả điều khiển xung PWM và điều khiển tương tự, cho phép tích hợp liền mạch với các hệ thống điều khiển chính thống như PLC và PC công nghiệp, giúp việc vận hành trở nên đơn giản và thuận tiện. Ngoài ra, động cơ cuộn dây thoại tuyến tính có thiết kế rung động thấp giúp ngăn ngừa các vấn đề như hình ảnh kiểm tra bị mờ và sai lệch dữ liệu đo do rung động, đảm bảo độ chính xác của việc kiểm tra linh kiện điện tử 3C.

So với các giải pháp truyền động kiểm tra truyền thống, VCAB0013-0072-00A loại bỏ các bộ phận truyền động trung gian như bánh răng, vít me và dây đai đồng bộ. Nó có cấu trúc nhỏ gọn hơn, độ chính xác định vị cao hơn và thời gian phản hồi nhanh hơn, cung cấp giải pháp truyền động trực tiếp hiệu quả, ổn định và chính xác cho lĩnh vực kiểm tra chính xác các sản phẩm điện tử 3C.

Đặc điểm:

Lực đẩy đỉnh: 13 N
Lực đẩy liên tục (25°C): 4,2 N
Hành trình tổng: 7,2 mm
Điện áp tối đa: 26,6 V
Hằng số Back-EMF: 5,72 V/m/s
Trọng lượng phần ứng: 16,2 g
Đường kính stato: 26,2 mm
Ren đầu trục: M3 (ren ngoài)


Thông số sản phẩm:

Mã sản phẩm Lực đẩy đỉnh
(N)		 Lực đẩy liên tục
ở 25°C (N)		 Hành trình tổng
(mm)		 Điện áp tối đa
(V)		 Hằng số Back EMF
(V/m/s)		 Trọng lượng cuộn dây
(g)		 Đường kính stato Ren đầu trục
(mm)
VCAB0005-0039-00A 5 1,5 3 5,4 0,9 23 29,5 M2(Ngoài)
VCAB0005-0050-00A 5 2,2 3,9 14,5 3,1 27 31,5 M2.5(Ngoài)
VCAB0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 M3(Ngoài)
VCAB0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 M3(Ngoài)
VCAB0015-0127-00A 15 4,9 12,7 21,5 4,1 12,5 30,5 Trục ø4,8
VCAB0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 M3(Ngoài)
VCAB0022-0448-00A 22 11,4 44,8 14,3 4 52 48 M3(Trong)
VCAB0032-0050-00A 32 8,9 5 29,3 7,1 48 40 M3(Trong)
VCAB0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 M3(Ngoài)
VCAB0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 M3(Trong)
VCAB0035-0105-00A 35 15,6 10,5 11,9 5 91 50 M3(Trong)
VCAB0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 M3(Trong)
VCAB0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 M3(Trong)
VCAB0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 M3(Ngoài)
VCAB0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 M3(Trong)
VCAB0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 M3(Trong)
VCAB0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 M3(Trong)
VCAB0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 Trục ø10
VCAB0088-0191-00A 88,5 23,2 19,1 29,9 8 162 50,8 M3(Trong)
VCAB0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 M3(Trong)
VCAB0113-0089-00A 113 35 8,9 31 17,5 125 73 Trục ø8
VCAB0262-0112-00A 262 111 11,2 35,1 41 285 71 Trục ø10
VCAB0262-0249-00A 262 112 24,9 28,2 26 785 66 Trục ø8
VCAB0294-0498-00A 294 56,8 49,8 114 24,5 685 93 Trục ø10
VCAB0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 Trục ø10
VCAB0436-0250-00A 436 167 25 31,6 37,2 775 78,4 Trục ø10
VCAB0445-0300-00A 445 185 30 33 35 920 76,2 Trục ø10

Ứng dụng:

1. Thiết bị kiểm tra chip điện tử 3C
2. Kiểm tra ngoại quan linh kiện
3. Thiết bị đo kích thước chính xác
4. Thiết bị gắp và đặt chip tốc độ cao
5. Hệ thống phân loại tự động cho sản phẩm 3C
6. Thiết bị đặt linh kiện điện tử.
