Động cơ cuộn dây thoại truyền động trực tiếp không có độ rơ Zero Backlash VCAR0035 Lực đỉnh 35N

VCAR0035-0105-00A là động cơ cuộn dây thoại hình trụ hiệu suất cao, được thiết kế đặc biệt cho các ứng dụng yêu cầu không có độ rơ, độ chính xác truyền động trực tiếp và phản hồi động nhanh. Là một phần của dòng SUPT MOTION VCAR0035, động cơ cuộn dây thoại này cung cấp lực đẩy đỉnh 35 N trong một dạng yếu tố nhỏ gọn, làm cho nó trở thành một lựa chọn tuyệt vời cho các hệ thống định vị chính xác, thiết bị sản xuất bán dẫn, nền tảng căn chỉnh quang học và tự động hóa thiết bị y tế. Không giống như các cơ chế chuyển đổi quay sang tuyến tính truyền thống, tạo ra độ rơ cơ học và ma sát, động cơ cuộn dây thoại truyền động trực tiếp này tạo ra chuyển động tuyến tính bằng cách áp dụng lực điện từ trực tiếp lên cụm cuộn dây chuyển động, loại bỏ hoàn toàn các thành phần truyền trung gian. Hệ thống chuyển động kết quả vốn có đặc trưng bởi không có độ rơ, độ lặp lại định vị dưới micron và không yêu cầu bảo trì trong hàng triệu chu kỳ. VCAR0035-0105-00A có lực đẩy liên tục định mức là 15,6 N ở nhiệt độ môi trường 25°C và hành trình tổng cộng là 10,5 mm, cung cấp sự cân bằng lý tưởng giữa đầu ra lực đẩy, phạm vi hành trình và thiết kế nhỏ gọn cho các ứng dụng có độ chính xác cao với không gian hạn chế.

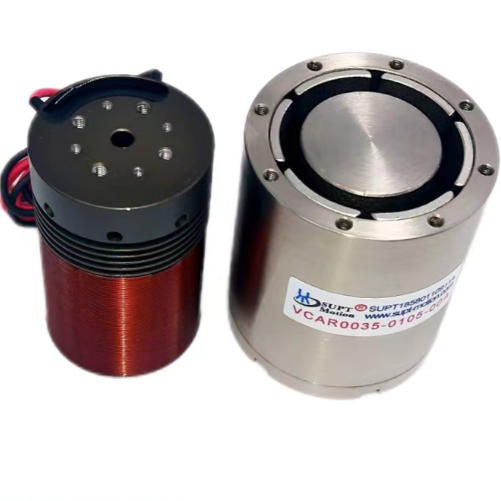

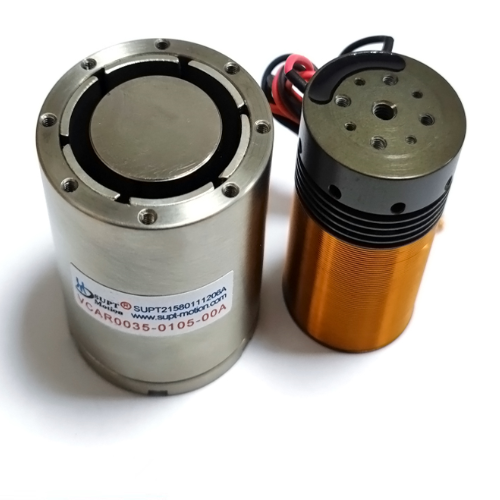

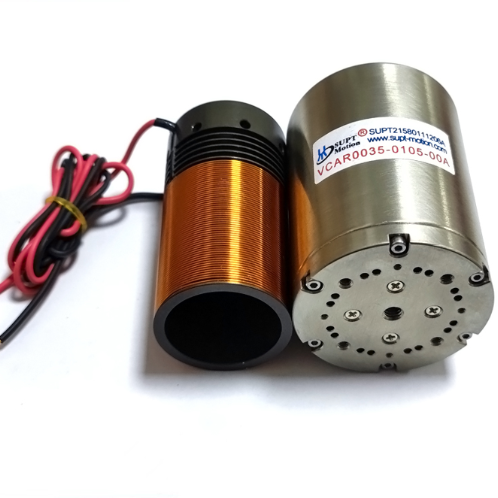

Thiết kế động cơ cuộn dây thoại hình trụ này tích hợp một cụm stato nam châm vĩnh cửu và một cuộn dây thoại nhẹ, hoạt động cùng nhau để tạo ra lực đẩy tuyến tính tỷ lệ với dòng điện áp dụng trong khi duy trì độ tuyến tính tuyệt vời trong toàn bộ phạm vi hành trình. Mối quan hệ tuyến tính giữa lực đẩy và dòng điện này đơn giản hóa việc tích hợp điều khiển servo và cho phép chuyển động mượt mà, không bị giật trên phạm vi tốc độ từ dưới micromet mỗi giây đến hơn 100 mm/s. VCAR0035-0105-00A được cấp nguồn bằng điện áp DC với điện áp định mức tối đa là 11,9 V, cung cấp khả năng tương thích linh hoạt với nhiều loại bộ điều khiển servo và bộ điều khiển chuyển động. Cuộn dây chuyển động của nó chỉ nặng 91 gram, góp phần vào khả năng tăng tốc tuyệt vời của động cơ và hiệu suất chuyển động qua lại tần số cao. Với hằng số back-EMF là 5 V/m/s, động cơ này cung cấp đặc tính phản hồi tốc độ tuyệt vời cho các hệ thống điều khiển vòng kín, cho phép điều chỉnh tốc độ chính xác và giữ vị trí mà không cần cảm biến phụ trong nhiều cấu hình khác nhau.

• Truyền động trực tiếp không có độ rơ: Kiến trúc truyền động trực tiếp bằng điện từ loại bỏ các thành phần truyền cơ học như vít me, dây đai và hộp số, đạt được chuyển động không có độ rơ vốn có mà không có giao diện dễ bị mài mòn. Thiết kế này đảm bảo độ chính xác định vị nhất quán trong toàn bộ tuổi thọ dịch vụ mà không cần điều chỉnh hoặc hiệu chuẩn định kỳ.
• Đầu ra lực đỉnh 35N: Có khả năng cung cấp lực đỉnh 35 Newton, VCAR0035-0105-00A xử lý các cấu hình tăng tốc đòi hỏi khắt khe và các chuyển động điểm-điểm tốc độ cao trong khi vẫn duy trì kiểm soát quỹ đạo chính xác. Định mức lực liên tục 15,6N hỗ trợ hoạt động bền vững trong các ứng dụng giữ và ép.
• Định vị chính xác cao: Với độ phân giải định vị ở cấp độ dưới micron có thể đạt được thông qua bộ mã hóa có độ phân giải cao và điều chỉnh servo tiên tiến, động cơ cuộn dây thoại này đáp ứng các yêu cầu khắt khe của việc hàn chip bán dẫn, căn chỉnh sợi quang và hệ thống phân phối vi mô, nơi độ chính xác ở cấp độ micron ảnh hưởng trực tiếp đến năng suất quy trình và chất lượng sản phẩm.
• Phản hồi động nhanh: Cụm cuộn dây chuyển động nhẹ chỉ nặng 91g cho phép thời gian phản hồi cơ học dưới 5ms, làm cho VCM này lý tưởng phù hợp cho các ứng dụng quét tần số cao, tạo rung động và ổn định nhanh chóng, nơi thông lượng và giảm thời gian chu kỳ là các chỉ số hiệu suất quan trọng.
• Yếu tố hình thức hình trụ nhỏ gọn: Với đường kính stato 50mm và chiều dài tổng thể 67mm, VCAR0035-0105-00A tích hợp dễ dàng vào các thiết kế máy bị hạn chế về không gian, cho phép nhiều trục được đóng gói gần nhau cho các nền tảng chuyển động đa bậc tự do và thiết bị đo đạc nhỏ gọn.
• Chuyển động mượt mà không bị giật: Không giống như động cơ tuyến tính lõi sắt có lực giật do hiệu ứng khe, thiết kế cuộn dây chuyển động không lõi sắt của động cơ cuộn dây thoại hình trụ này tạo ra chuyển động hoàn toàn mượt mà với lực giữ bằng không, cho phép điều khiển vận tốc siêu chính xác ở tốc độ cực thấp mà không bị rung servo.
• Tuổi thọ hoạt động dài: Nguyên lý tạo lực điện từ không tiếp xúc có nghĩa là không có bàn chải, bộ chuyển mạch hoặc các bộ phận mài mòn cơ học bên trong bản thân động cơ, mang lại tuổi thọ dịch vụ thường xuyên vượt quá hàng trăm triệu chu kỳ khi hoạt động trong các thông số kỹ thuật định mức và hướng dẫn quản lý nhiệt phù hợp.

Động cơ cuộn dây thoại hình trụ dòng VCAR0035 được triển khai trong nhiều ngành công nghiệp đa dạng, nơi yêu cầu chuyển động truyền động trực tiếp không có độ rơ và định vị chính xác cao là những yêu cầu cơ bản. Trong sản xuất bán dẫn, các động cơ cuộn dây thoại này điều khiển các giai đoạn dò wafer, đầu hàn chip và bộ truyền động trục Z hàn dây, nơi độ chính xác định vị ở cấp độ micron ảnh hưởng trực tiếp đến năng suất và độ tin cậy của việc đóng gói chip. Đặc tính không có độ rơ đảm bảo kiểm soát lực tiếp xúc nhất quán trong các hoạt động hàn tinh tế, ngăn ngừa hư hỏng các đế bán dẫn nhạy cảm.

Trong ngành quang học và quang tử, VCAR0035-0105-00A đóng vai trò là bộ truyền động lấy nét và căn chỉnh cho các hệ thống xử lý laser, trạm căn chỉnh sợi quang và các cơ chế định vị ống kính trong thiết bị hình ảnh có độ phân giải cao. Đặc tính chuyển động mượt mà không bị giật cho phép quét liên tục mà không có hiện vật hình ảnh, trong khi tỷ lệ lực trên trọng lượng cao hỗ trợ phản hồi lấy nét tự động nhanh chóng trong môi trường hình ảnh động. Các nhà sản xuất thiết bị y tế tích hợp động cơ cuộn dây thoại này vào các hệ thống xử lý chất lỏng tự động, bộ truyền động bơm vi mô và bộ phận cuối robot phẫu thuật, nơi kiểm soát lực chính xác và hoạt động tương thích với vô trùng là điều cần thiết cho sự an toàn của bệnh nhân và độ chính xác của quy trình.

Các ứng dụng tự động hóa công nghiệp bao gồm các mô-đun chọn và đặt tốc độ cao cho việc lắp ráp linh kiện điện tử, hệ thống phân phối chính xác để ứng dụng keo dán và kem hàn, và các nền tảng gia công hỗ trợ rung động, nơi dao động tần số cao được kiểm soát cải thiện chất lượng bề mặt hoàn thiện và tuổi thọ dụng cụ. VCAR0035-0105-00A cũng được ứng dụng trong thiết bị kiểm tra hàng không vũ trụ, nơi độ tin cậy của nó dưới chu kỳ nhiệt độ và phơi nhiễm rung động đã được xác nhận thông qua các bài kiểm tra đủ điều kiện nghiêm ngặt. Các phòng thí nghiệm học thuật và nghiên cứu sử dụng động cơ cuộn dây thoại này trong các thiết lập thiết bị tùy chỉnh bao gồm kính hiển vi đầu dò quét, thiết bị thử nghiệm vật liệu và các nền tảng phát triển phản hồi xúc giác, tận dụng mối quan hệ lực-dòng điện tuyến tính và tích hợp đơn giản với bộ điều khiển servo phòng thí nghiệm tiêu chuẩn.

Mỗi động cơ cuộn dây thoại hình trụ VCAR0035-0105-00A đều trải qua quá trình kiểm tra nhà máy toàn diện bao gồm xác minh hằng số lực, đo độ tuyến tính hành trình, đặc tính điện trở và điện cảm, và xác nhận hằng số back EMF trước khi vận chuyển. Mỗi đơn vị được đóng gói riêng trong bọt chống tĩnh điện bên trong một thùng carton gia cố để ngăn ngừa sốc cơ học và nhiễm bẩn trong quá trình vận chuyển. SUPT MOTION cung cấp tài liệu truy xuất nguồn gốc đầy đủ bao gồm các báo cáo kiểm tra được đánh số sê-ri cho từng động cơ và cung cấp hỗ trợ kỹ thuật để lựa chọn thiết bị điện tử điều khiển, thiết kế quản lý nhiệt và hướng dẫn tích hợp cấp hệ thống. Các tùy chọn tùy chỉnh có sẵn cho chiều dài hành trình, định mức lực, điện trở cuộn dây, hình học giao diện lắp đặt và tích hợp cảm biến phản hồi theo yêu cầu. Với chứng nhận CE và ISO9001, Dòng VCAR0035 đáp ứng các tiêu chuẩn chất lượng và an toàn quốc tế để triển khai toàn cầu trong các ứng dụng công nghiệp, y tế và nghiên cứu.
