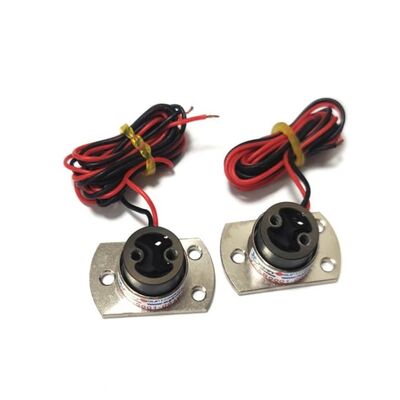

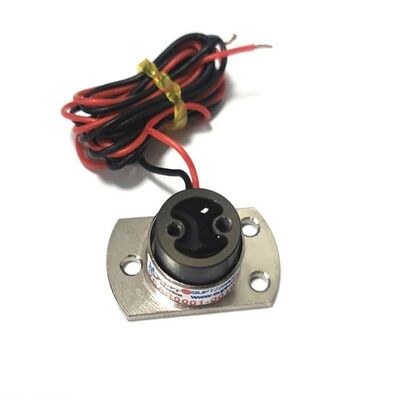

Động cơ cuộn dây thoại hình trụ siêu nhỏ VCAR0001-0064-00A Lực đỉnh 0.88N Hành trình 6.4mm

Tổng quan sản phẩm

VCAR0001-0064-00A là động cơ cuộn dây thoại hình trụ thu nhỏ được phát triển bởi SUPT MOTION, được thiết kế đặc biệt cho các ứng dụng có không gian lắp đặt cực kỳ hạn chế nhưng đòi hỏi mức độ chính xác, tốc độ và khả năng phản hồi cao nhất. Với đường kính stato chỉ 9,5 mm và tổng chiều dài 17,7 mm, mẫu này là một trong những bộ truyền động tuyến tính truyền động trực tiếp nhỏ nhất trong dòng VCAR, nhưng nó mang lại lực đẩy đỉnh 0,88 N, trong khi cụm cuộn dây chuyển động của nó chỉ nặng 3 gram.
Động cơ cuộn dây thoại hình trụ này chuyển đổi năng lượng điện trực tiếp thành chuyển động tuyến tính mà không cần bất kỳ bộ phận truyền động cơ học nào như bánh răng, dây đai hoặc vít me. Nguyên lý truyền động trực tiếp này loại bỏ độ rơ, rung giật và trễ từ, cho phép gia tốc cực cao, phản hồi tần số cao và điều khiển chuyển động hai chiều mượt mà. VCAR0001-0064-00A có hành trình tổng cộng 6,4 mm, làm cho nó trở thành một lựa chọn lý tưởng cho các tác vụ định vị động cao, hành trình ngắn trong các hệ thống nhỏ gọn.
Nhờ thiết kế không rãnh và khối lượng chuyển động cực thấp, động cơ cuộn dây thoại này phản hồi cực nhanh và hỗ trợ truyền động tần số cao, làm cho nó phù hợp với các ứng dụng đòi hỏi chuyển động qua lại hoặc dao động nhanh. Không có bộ phận cơ khí nào dễ bị mài mòn, động cơ hoạt động êm ái, tiêu thụ rất ít năng lượng và có tuổi thọ cao. Mỗi đơn vị được sản xuất theo hệ thống quản lý chất lượng ISO 9001 và được chứng nhận CE, đảm bảo hiệu suất nhất quán trên tất cả các đơn vị.
Động cơ cuộn dây thoại hình trụ bao gồm một cuộn dây đồng được quấn chính xác, nam châm vĩnh cửu đất hiếm chất lượng cao và vỏ nhôm nhỏ gọn. Tất cả các bộ phận đều trải qua quá trình sàng lọc nghiêm ngặt để đảm bảo độ ổn định về kích thước và độ tin cậy về nhiệt.
Vì cuộn dây là bộ phận chuyển động duy nhất, động cơ cuộn dây thoại này về cơ bản cung cấp độ phân giải vô hạn, chỉ bị giới hạn bởi các cảm biến phản hồi và trình điều khiển được sử dụng trong hệ thống. Điều này làm cho VCAR0001-0064-00A trở thành một khối xây dựng lý tưởng cho các kỹ sư tìm kiếm các trục vi chuyển động nhanh, chính xác và có thể lặp lại, đồng thời tránh sự phức tạp của các hệ thống truyền động cơ học truyền thống.

Thông số kỹ thuật

Các tính năng thiết kế chính: truyền động trực tiếp không có độ rơ, không rung giật, không trễ từ; cấu trúc không chổi than, bảo trì miễn phí; gia tốc cao với khối lượng chuyển động thấp; hành trình ngắn 6,4 mm; phù hợp với các ứng dụng phản hồi tần số cao.

Ứng dụng

Nhờ kích thước siêu nhỏ, gia tốc cao và hành trình ngắn, VCAR0001-0064-00A được ứng dụng rộng rãi trong các ngành công nghiệp chính xác, bao gồm:

• Thiết bị y tế siêu nhỏ, dụng cụ phẫu thuật và hệ thống phân phối vật liệu
• Lấy nét quang học, mô-đun lấy nét tự động và cơ chế căn chỉnh laser
• Căn chỉnh wafer bán dẫn, kiểm tra và các nền tảng định vị siêu nhỏ
• Bộ truyền động van siêu nhỏ và điều khiển vi lỏng
• Đầu dò đo lường chính xác, đồ gá kiểm tra và đầu nhỏ giọt siêu nhỏ
• Máy phát rung cho phản hồi xúc giác, kiểm tra vật liệu và hệ thống giảm chấn chủ động

Câu hỏi thường gặp

Q1: Động cơ cuộn dây thoại siêu nhỏ này có thể được tùy chỉnh cho các hành trình và lực khác nhau không?

Có. SUPT MOTION hỗ trợ tùy chỉnh cuộn dây, hành trình, điện áp, dây dẫn, đầu nối và đầu trục. Vui lòng cung cấp lực, hành trình, điện áp và kích thước lắp đặt theo yêu cầu của bạn, và các kỹ sư của chúng tôi sẽ đề xuất giải pháp tối ưu, bao gồm điều chỉnh cuộn dây, định tuyến cáp và các tùy chọn lắp đặt cơ khí.

Q2: Cần loại trình điều khiển nào để vận hành động cơ này?

Động cơ được điều khiển bởi bộ khuếch đại dòng tuyến tính hoặc trình điều khiển servo có vòng lặp dòng điện. Trình điều khiển điện áp thấp khoảng 6,9 V là đủ cho mẫu này. Nên sử dụng điều khiển vòng kín với bộ mã hóa tuyến tính hoặc cảm biến Hall để định vị chính xác.

Q3: Tuổi thọ của VCAR0001-0064-00A là bao lâu?

Vì động cơ không có bộ phận mài mòn cơ học như bánh răng hoặc chổi than, nó cung cấp tuổi thọ cao, thường là hàng triệu chu kỳ hoạt động, tùy thuộc vào hành trình, tần số và điều kiện môi trường.

Q4: Số lượng đặt hàng tối thiểu và thời gian giao hàng là bao nhiêu?

MOQ là 1 chiếc để đánh giá mẫu. Mẫu có thể được vận chuyển trong vòng 3 đến 5 ngày làm việc, và các đơn đặt hàng sản xuất hàng loạt thường được giao trong vòng 7 đến 15 ngày làm việc sau khi xác nhận.
