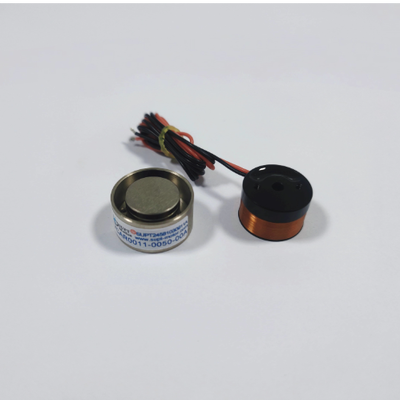

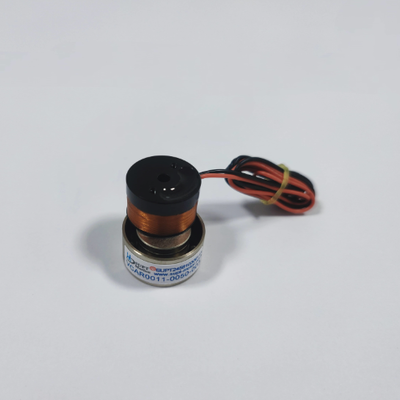

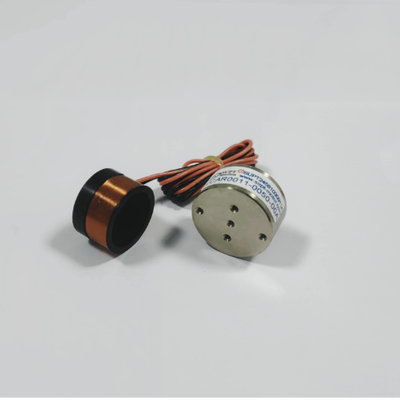

VCAR0011-0050-00A Động cơ cuộn âm thanh 11.4N Lực đỉnh 5mm Động lực tăng tốc cao

Tổng quan sản phẩm

VCAR0011-0050-00A là động cơ cuộn dây thoại hình trụ có gia tốc cao thuộc dòng SUPT MOTION VCAR, được thiết kế đặc biệt cho các ứng dụng yêu cầu khởi động nhanh, ổn định nhanh chóng và phản hồi tần số cao liên tục. Ở 25 °C, mẫu này cung cấp lực đẩy đỉnh là 11,4 N và lực đẩy liên tục là 2,1 N. Bộ phận cuộn dây chuyển động nhẹ, chỉ nặng 11,2 g, mang lại tỷ lệ lực đẩy trên khối lượng cực cao, cho phép động cơ đạt tốc độ mục tiêu trong vài mili giây.

Không giống như động cơ quay truyền thống được chuyển đổi sang chuyển động tuyến tính, động cơ cuộn dây thoại hình trụ tạo ra lực đẩy trực tiếp thông qua sự tương tác giữa dòng điện cuộn dây và từ trường vĩnh cửu. Các động cơ này không yêu cầu hộp số, khớp nối hoặc vít me, có nghĩa là không có độ rơ, không có hiệu ứng giật và hầu như không có trễ. Do đó, khi được sử dụng kết hợp với bộ mã hóa phù hợp, chúng mang lại chuyển động cực kỳ mượt mà, phản hồi tần số cao và độ chính xác định vị có thể lặp lại ở cấp độ micromet.

VCAR0011-0050-00A cung cấp hành trình tổng cộng 5 mm, làm cho nó trở nên lý tưởng cho các tác vụ chọn và đặt tốc độ cao, hành trình ngắn, lấy nét, quét và dao động. Với đường kính stato nhỏ gọn 24 mm và chiều dài 17,2 mm, nó có thể dễ dàng tích hợp vào các mô-đun máy bị hạn chế về không gian. Động cơ này có thiết kế không chổi than, không cần bảo trì, hoạt động với tiếng ồn cực thấp và sinh nhiệt tối thiểu, đồng thời được sản xuất theo tiêu chuẩn ISO 9001 và được chứng nhận CE, đảm bảo hoạt động đáng tin cậy trong môi trường công nghiệp.

Động cơ cuộn dây thoại bao gồm một cuộn dây đồng được quấn chính xác di chuyển trong một mạch từ đất hiếm năng lượng cao, loại bỏ nhu cầu về chổi than, bộ phận điện tử chuyển mạch hoặc các cơ chế truyền động cơ học. Cấu trúc đơn giản nhưng mạnh mẽ này không chỉ giảm các điểm lỗi mà còn đảm bảo rằng lực đầu ra tỷ lệ thuận với dòng điện được áp dụng, cung cấp cho các nhà thiết kế một bộ truyền động có thể dự đoán và dễ dàng kiểm soát. Khi kết hợp với bộ khuếch đại tuyến tính và phản hồi vị trí phù hợp, VCAR0011-0050-00A có thể được cấu hình cho các chế độ điều khiển lực, điều khiển tốc độ hoặc định vị điểm-điểm chính xác, tùy thuộc vào yêu cầu ứng dụng.

Thông số kỹ thuật

Các tính năng thiết kế chính: gia tốc cao nhờ bộ chuyển động nhẹ 11,2 g; phản hồi tần số cao với truyền động trực tiếp; hành trình ngắn 5 mm cho chuyển động qua lại nhanh; cấu trúc không có độ rơ và không có giật; thiết kế không chổi than, không cần bảo trì.

Ứng dụng

Gia tốc cao và phản hồi tần số cao của VCAR0011-0050-00A làm cho nó trở thành một lựa chọn tuyệt vời cho các ứng dụng sau:

• Cơ chế chọn và đặt tốc độ cao trong dây chuyền lắp ráp điện tử
• Mô-đun lấy nét tự động quang học và ổn định hình ảnh cho máy ảnh và hệ thống kiểm tra
• Nền tảng rung tần số cao cho kiểm tra mỏi và đặc tính vật liệu
• Đầu phun, đầu phun và đầu in chính xác yêu cầu chuyển động qua lại nhanh
• Thiết bị dò bán dẫn, hàn dây và phân loại chip
• Kiểm soát cách ly rung chủ động và gương lái nhanh

Câu hỏi thường gặp

Hỏi 1: Động cơ này có thể tăng tốc nhanh như thế nào?

Với bộ chuyển động 11,2 g và lực đỉnh 11,4 N, gia tốc đỉnh lý thuyết cực kỳ cao. Gia tốc thực tế phụ thuộc vào khối lượng tải, giới hạn dòng điện của trình điều khiển và hành trình, và các kỹ sư của chúng tôi có thể giúp bạn tính toán hiệu suất động cho tải cụ thể của bạn.

Hỏi 2: Động cơ có thể hoạt động liên tục ở tần số cao không?

Có, trong phạm vi lực liên tục 2,1 N, động cơ có thể hoạt động ở tần số cao mà không bị quá nhiệt. Đối với chu kỳ làm việc vượt quá định mức liên tục, nên sử dụng quạt gió cưỡng bức, giảm định mức chu kỳ làm việc hoặc kích thước khung lớn hơn từ dòng VCAR. Các kỹ sư ứng dụng của chúng tôi có thể mô phỏng hồ sơ chuyển động của bạn và đề xuất mô hình tối ưu.

Hỏi 3: Có những tùy chọn phản hồi vị trí nào có sẵn?

Chúng tôi khuyên dùng bộ mã hóa tuyến tính, cảm biến Hall hoặc cảm biến vị trí LVDT tùy thuộc vào độ phân giải yêu cầu. SUPT MOTION có thể cung cấp hướng dẫn tích hợp cho điều khiển servo vòng kín.

Hỏi 4: Động cơ có phù hợp với môi trường phòng sạch không?

Có. Cấu trúc không chổi than, không khe hở tạo ra không có mảnh vụn mài mòn, và động cơ có thể được cung cấp vật liệu và cáp tương thích với phòng sạch cho các ứng dụng bán dẫn và y tế.

Hỏi 5: Điều khoản thanh toán và tùy chọn vận chuyển là gì?

Chúng tôi chấp nhận T/T, PayPal và Western Union. Mẫu gửi đi trong vòng 3 đến 5 ngày làm việc bằng chuyển phát nhanh quốc tế, và đơn đặt hàng sản xuất được giao trong vòng 7 đến 15 ngày làm việc.
