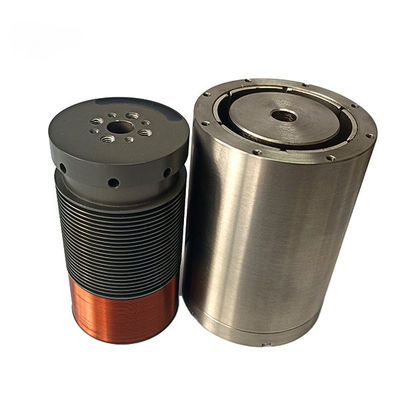

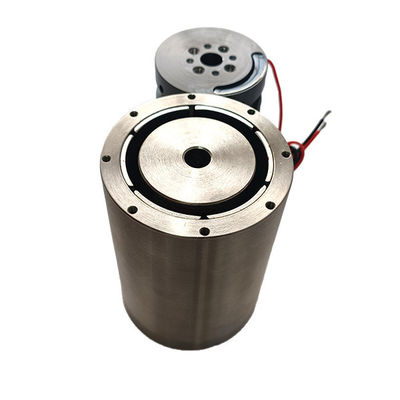

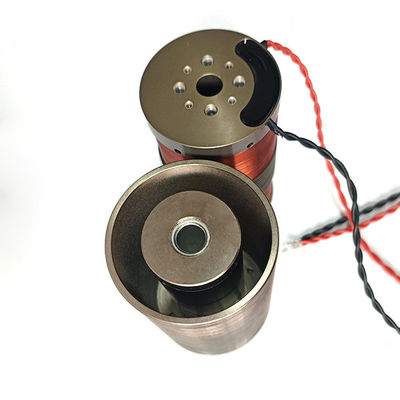

VCAR0022-0448-00A Động cơ cuộn âm thanh 22N Lực đỉnh 44.8mm Stroke Range tốc độ rộng

Tổng quan sản phẩm

VCAR0022-0448-00A là động cơ cuộn dây âm thanh hình trụ có dải tốc độ rộng thuộc dòng VCAR của SUPT MOTION. Ở 25 °C, động cơ cung cấp hành trình tổng cộng lên đến 44,8 mm, lực đẩy đỉnh lên đến 22 N và lực đẩy liên tục là 11,4 N. Mẫu động cơ cuộn dây âm thanh này được thiết kế đặc biệt cho các hệ thống chuyển động tuyến tính, cho phép hoạt động mượt mà từ tốc độ bò cực chậm đến chuyển động qua lại tốc độ cao, đồng thời cung cấp khả năng kiểm soát tốc độ chính xác trên toàn bộ dải hành trình.

Động cơ cuộn dây âm thanh vốn có khả năng hoạt động trên dải tốc độ rộng vì lực đẩy tỷ lệ thuận với dòng điện cuộn dây và độc lập với tốc độ. Không giống như vít me bi và truyền động bằng dây đai, động cơ này không bị ảnh hưởng bởi sự thay đổi ma sát, độ rơ và cộng hưởng cơ học làm giới hạn dải tốc độ. Do đó, VCAR0022-0448-00A cung cấp lực đầu ra đồng đều khi đứng yên, ở tốc độ thấp và ở tốc độ cao — một lợi thế quyết định cho các quy trình nhạy cảm với tốc độ như định lượng, phủ và quét.

Với đường kính stato 48 mm và chiều dài 75,7 mm, bộ truyền động này có cấu trúc chắc chắn trong khi khối lượng chuyển động chỉ còn 52 gram. Nguyên lý truyền động trực tiếp đảm bảo độ cứng động cao, phản hồi nhanh và khả năng lặp lại ở cấp độ micron dưới điều khiển vòng kín. Mỗi động cơ cuộn dây âm thanh được sản xuất theo tiêu chuẩn ISO 9001 và được chứng nhận CE; tất cả các đơn vị đều trải qua kiểm tra chất lượng về lực đẩy, điện trở và hiệu suất cách điện trước khi giao hàng.

Ngoài hành trình dài, VCAR0022-0448-00A còn có độ tuyến tính lực tuyệt vời, vì cuộn dây hoạt động trong một trường từ được tối ưu hóa cẩn thận trong toàn bộ hành trình. Do đó, lực đầu ra có thể dự đoán được đạt được ở mọi vị trí, giúp đơn giản hóa đáng kể việc điều chỉnh servo và cải thiện độ chính xác đường viền trong các máy công cụ đa trục. Bộ truyền động này có thể được trang bị dây dẫn treo tự do, đầu nối hoặc cáp tùy chỉnh độ dài, và có thể tích hợp các thanh dẫn tuyến tính tùy chọn để hỗ trợ tải bên ngoài trong khi động cơ cung cấp lực đẩy.

Thông số kỹ thuật

Các tính năng thiết kế chính: hành trình 44,8 mm bao phủ dải tốc độ rộng từ tốc độ bò đến tốc độ cao; lực đỉnh 22 N với lực liên tục 11,4 N; truyền động trực tiếp không có độ rơ và không có răng cưa; điều khiển vận tốc và vị trí chính xác; cấu trúc không chổi than, bảo trì miễn phí.

Ứng dụng

Dải tốc độ rộng và hành trình dài của VCAR0022-0448-00A rất phù hợp với các ứng dụng sau:

• Máy định lượng, phủ và dán tự động yêu cầu vận tốc đồng đều
• Thiết bị đóng gói, dán nhãn và đóng hộp có cấu hình tốc độ thay đổi
• Máy kiểm tra vật liệu cho chu kỳ kéo, nén và mỏi
• Băng tải phân loại, phân cấp và kiểm tra chính xác
• Hệ thống tự động hóa phòng thí nghiệm và xử lý chất lỏng
• Các giai đoạn in, quét và đánh dấu laser với các chuyển động chậm và nhanh kết hợp

Câu hỏi thường gặp

Hỏi 1: Động cơ này có thể đạt được dải tốc độ nào?

Động cơ có thể hoạt động từ tốc độ bò gần bằng không lên đến vài trăm milimet mỗi giây, tùy thuộc vào điện áp trình điều khiển và tải. Vì lực cuộn dây âm thanh được điều khiển bằng dòng điện và độc lập với tốc độ, vận tốc vẫn ổn định trên toàn bộ hành trình 44,8 mm. Đối với tải và hồ sơ chuyển động cụ thể của bạn, chúng tôi có thể cung cấp tính toán động lực học bao gồm gia tốc, thời gian ổn định và dòng trình điều khiển cần thiết.

Hỏi 2: Làm thế nào để đạt được độ chính xác định vị với hành trình dài như vậy?

Chúng tôi khuyến nghị sử dụng bộ mã hóa tuyến tính với độ phân giải mong muốn cộng với trình điều khiển servo có vòng lặp vị trí và vận tốc. Cấu trúc truyền động trực tiếp, không có độ rơ đảm bảo vị trí được lệnh được duy trì mà không bị trôi cơ học.

Hỏi 3: Hành trình có thể được tùy chỉnh không?

Có, dòng VCAR cung cấp hành trình từ 1 mm đến hơn 60 mm trên các kích thước khung khác nhau. Hành trình tùy chỉnh, mức lực và giao diện cơ khí có thể được phát triển cho các ứng dụng số lượng lớn.

Hỏi 4: Chu kỳ làm việc và hành vi nhiệt là gì?

Định mức lực liên tục 11,4 N ở 25 °C xác định chu kỳ làm việc liên tục an toàn. Đối với lực cao hơn hoặc chu kỳ làm việc dài hơn, chúng tôi có thể bổ sung các tùy chọn quản lý nhiệt hoặc đề xuất một mẫu lớn hơn từ dòng VCAR.

Hỏi 5: Thời gian giao hàng là bao lâu?

Các đơn hàng mẫu được giao trong vòng 3 đến 5 ngày làm việc và các đơn hàng sản xuất trong vòng 7 đến 15 ngày làm việc. MOQ là 1 chiếc để đánh giá.
