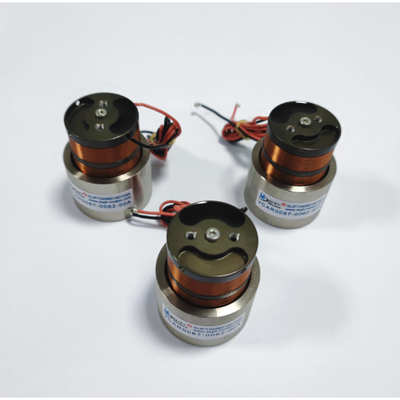

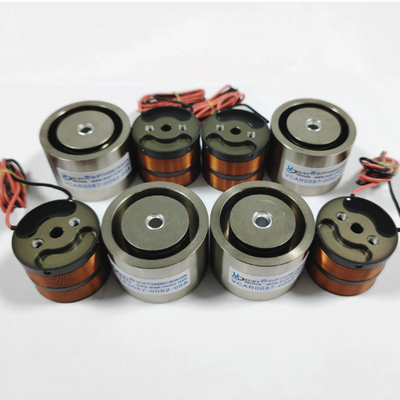

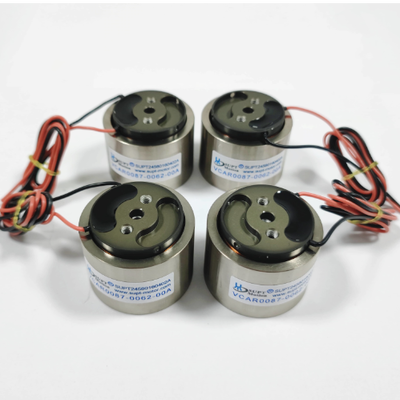

VCAR0087-0062-00A Động cơ cuộn dây giọng 87N Lực đỉnh 6,2mm Động lực tốc độ cao

Tổng quan sản phẩm

VCAR0087-0062-00A là động cơ cuộn dây âm thanh hình trụ tốc độ cao thuộc dòng VCAR của SUPT MOTION, cung cấp lực đẩy đỉnh lên tới 87 N trên hành trình ngắn chỉ 6,2 mm. Sự kết hợp giữa mật độ lực cực cao và hành trình cực ngắn làm cho động cơ này trở thành lựa chọn tuyệt vời cho hoạt động tốc độ cao, phản hồi tần số cao và các tác vụ chuyển động qua lại tần số cao, đặc biệt phù hợp với các ứng dụng yêu cầu ứng dụng lực cao nhanh chóng trên khoảng cách ngắn.

Vì động cơ cuộn dây âm thanh này sử dụng nguyên lý cuộn dây âm thanh truyền động trực tiếp, nó có thể cung cấp toàn bộ 87 N lực đẩy đỉnh từ trạng thái đứng yên mà không cần bánh răng hoặc vít me, do đó loại bỏ các tác động của độ rơ, độ đàn hồi hoặc ma sát. Với trọng lượng chỉ 45,2 g, cụm cuộn dây chuyển động, kết hợp với mạch từ mạnh mẽ, tạo ra mức gia tốc vượt xa khả năng của xi lanh khí nén hoặc bộ truyền động điện từ, đồng thời duy trì khả năng kiểm soát lực đẩy chính xác trong toàn bộ chuyển động.

Với đường kính stato là 43,1 mm và chiều dài 34,9 mm, nó có cấu trúc chắc chắn và nhỏ gọn, cho phép tích hợp dễ dàng vào thiết bị tự động. Động cơ có thiết kế không chổi than, không cần bảo trì và hoạt động êm ái, với tuổi thọ thiết kế hàng triệu chu kỳ. Mỗi đơn vị được sản xuất theo hệ thống chất lượng ISO 9001, được chứng nhận CE và trải qua quá trình kiểm tra toàn diện về lực, hành trình và đặc tính điện trước khi xuất xưởng.

VCAR0087-0062-00A đạt được mật độ lực cao thông qua mạch từ đường kính lớn và hình dạng cuộn dây được tối ưu hóa, cho phép nó thay thế các xi lanh khí nén và bộ truyền động solenoid trong nhiều ứng dụng hành trình ngắn, đồng thời mang lại khả năng kiểm soát vượt trội. Điện áp định mức 34,5 V hỗ trợ thiết kế trình điều khiển nhỏ gọn, trong khi khối lượng chuyển động thấp có hiệu quả triệt tiêu sốc cơ học và rung động ngay cả ở tần số chu kỳ cao. Với cấu trúc chắc chắn và tùy chọn cuộn dây kín, động cơ cuộn dây âm thanh này phù hợp cho cả môi trường phòng thí nghiệm và sàn sản xuất.

Thông số kỹ thuật

Các tính năng thiết kế chính: Lực đỉnh 87 N trong hành trình ngắn 6,2 mm; hoạt động tốc độ cao với truyền động trực tiếp và không có độ rơ; phản hồi tần số cao cho chu kỳ nhanh; đường kính nhỏ gọn 43,1 mm; cấu trúc không chổi than không cần bảo trì.

Ứng dụng

Đặc tính tốc độ cao và hành trình ngắn của VCAR0087-0062-00A làm cho nó trở nên lý tưởng cho các ứng dụng đòi hỏi khắt khe, bao gồm:

• Cơ chế hỗ trợ phân loại, dập và tán tốc độ cao
• Hệ thống kiểm tra rung động và sốc để xác nhận độ tin cậy
• Hệ thống giảm chấn chủ động và cách ly rung động cho thiết bị chính xác
• Cơ cấu chấp hành van tỷ lệ và kim phun tần số cao
• Servo công cụ nhanh và tạo cấu trúc bề mặt trong gia công chính xác
• Kiểm tra linh kiện ô tô, cơ cấu chấp hành công tắc và rơ le

Câu hỏi thường gặp

Hỏi 1: Tại sao nên chọn động cơ cuộn dây âm thanh thay vì xi lanh khí nén cho chuyển động tốc độ cao hành trình ngắn?

Động cơ cuộn dây âm thanh cung cấp khả năng kiểm soát lực và vị trí chính xác, không yêu cầu nguồn cung cấp khí, không bị kẹt, và có tốc độ phản hồi và khả năng lặp lại cao hơn nhiều. Nó cũng êm hơn và tiết kiệm năng lượng hơn so với khí nén.

Hỏi 2: VCAR0087-0062-00A có thể đạt được gia tốc đỉnh là bao nhiêu?

Với lực đỉnh 87 N và bộ truyền động 45,2 g, gia tốc đỉnh không tải cực kỳ cao. Gia tốc có thể đạt được phụ thuộc vào tổng khối lượng chuyển động và khả năng dòng điện của trình điều khiển; các kỹ sư của chúng tôi có thể cung cấp phân tích động lực chi tiết bao gồm điện áp trình điều khiển, dòng điện và hồ sơ gia tốc cần thiết cho khối lượng tải và chu kỳ chuyển động chính xác của bạn.

Hỏi 3: Động cơ này có thể được sử dụng cho chu kỳ tần số cao liên tục không?

Có, trong giới hạn lực liên tục 21,67 N ở 25°C. Đối với hoạt động tần số cao kéo dài, chúng tôi khuyên bạn nên theo dõi nhiệt độ cuộn dây và có thể cung cấp các mẫu có định mức liên tục cao hơn hoặc tùy chọn làm mát.

Hỏi 4: Cần điện áp và dòng điện trình điều khiển là bao nhiêu?

Điện áp định mức là 34,5 V. Trình điều khiển phải cung cấp đủ dòng điện đỉnh để tạo ra lực cần thiết; chúng tôi sẽ cung cấp các giá trị hằng số động cơ và điện trở chính xác để định cỡ trình điều khiển.

Hỏi 5: Quý vị có cung cấp các phiên bản lực hoặc hành trình tùy chỉnh không?

Có, dòng VCAR có dải lực đỉnh từ 0,7 N đến 1351 N và hành trình lên tới 63 mm. Các phiên bản tùy chỉnh với lực, hành trình, cáp và giá đỡ đã sửa đổi có sẵn theo yêu cầu.
