Động cơ cuộn dây âm thanh hình trụ nhỏ gọn 12.8V có độ chính xác cao cho thiết bị siêu nhỏ

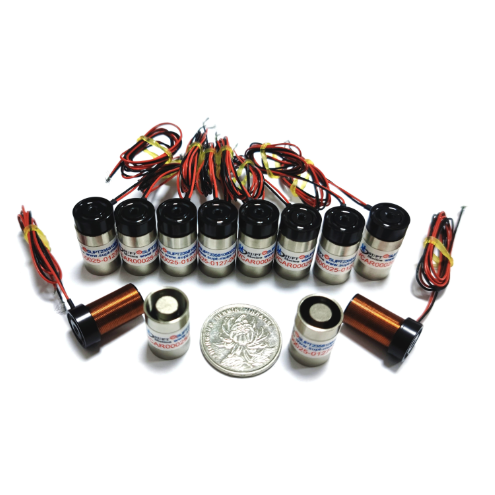

  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices

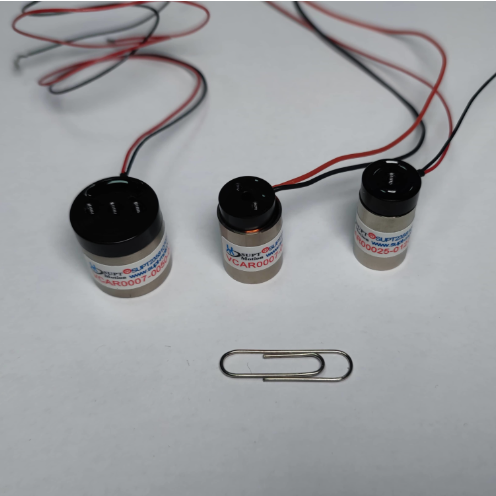

  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices

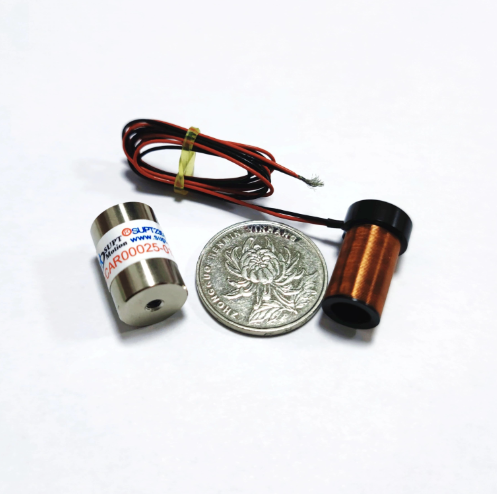

  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices
Nguồn gốc Tô Châu, Trung Quốc
Hàng hiệu SUPT MOTION
Chứng nhận CE, ISO9001
Số mô hình VCAR0007-0127-00A
Số lượng đặt hàng tối thiểu 1 mảnh
Giá bán $40-$70 / Piece
chi tiết đóng gói Hộp nhãn hiệu SUPT MOTION có lớp xốp chống tĩnh điện, thùng carton dạng sóng xuất khẩu
Thời gian giao hàng 3-5 ngày đối với mẫu, 15-25 ngày đối với đơn hàng số lượng lớn
Điều khoản thanh toán T/T
Khả năng cung cấp 5000 chiếc mỗi tháng
Thông tin chi tiết sản phẩm
Số mô hình VCAR0007-0127-00A Loại động cơ Động cơ cuộn dây hình trụ nhỏ gọn
Lực cao nhất 7,1N Lực liên tục 2,3N
Tổng số đột quỵ 12,7mm điện áp tối đa 12.8V DC
TRỞ LẠI hằng số EMF 1,6 V/m/s Trọng lượng cuộn 11,4g
Đường kính Stator 19,1mm Chiều dài tổng thể 27mm
Lớp cách nhiệt Lớp B
Làm nổi bật

Thiết kế động cơ hình trụ nhỏ gọn

,

Động cơ cuộn dây âm thanh đường kính 20mm

,

Bộ truyền động truyền động trực tiếp siêu nhẹ
Để lại lời nhắn
Mô tả sản phẩm

Tổng quan sản phẩm

VCAR0007-0127-00A là một động cơ cuộn dây thoại nhỏ gọn hình trụ với đường kính ngoài chỉ 19,1 mm. Được cấp nguồn bởi bộ nguồn DC 12,8V, nó cung cấp hành trình 12,7 mm và lực đẩy đỉnh lên tới 7,1 N, làm cho nó trở thành một trong những bộ truyền động truyền động trực tiếp nhỏ nhất trong dòng sản phẩm SUPT MOTION.
Hình dạng hình trụ của nó cho phép nó lắp đặt tự nhiên vào các lỗ tròn, ống lót và khoang, đơn giản hóa việc tích hợp cơ khí trong các sản phẩm bị hạn chế về không gian. Chỉ nặng 14,8 gram, cuộn dây chuyển động tăng tốc nhanh chóng và tạo ra lực quán tính tối thiểu lên các cấu trúc xung quanh. Bộ nam châm năng lượng cao cung cấp lực đẩy mạnh mẽ trong thiết kế nhỏ gọn, trong khi thiết kế không tiếp xúc đảm bảo hoạt động êm ái mà không có hiệu ứng giật.
Các lệnh dòng điện đơn giản tạo ra lực đẩy mượt mà, có thể kiểm soát trên toàn bộ phạm vi hành trình, làm cho việc điều chỉnh servo trở nên đơn giản và trực quan. Vỏ được gia công chính xác bằng nhôm và được phủ lớp hoàn thiện chống ăn mòn. Động cơ này được thiết kế cho các thiết bị nhỏ gọn yêu cầu chuyển động tuyến tính đáng tin cậy, có thể lặp lại mà không có cấu trúc cồng kềnh của động cơ có bánh răng.

Giải pháp

Các thiết bị siêu nhỏ thường thiếu không gian để chứa động cơ quay và cơ cấu truyền động. Bộ truyền động cuộn dây thoại này giải quyết vấn đề này bằng cách cung cấp lực đẩy tuyến tính trực tiếp trong vỏ hình trụ 19,1 mm.
Nhờ thiết kế truyền động trực tiếp, động cơ cuộn dây thoại này không có bánh răng dễ bị mài mòn và không yêu cầu bù độ rơ, dẫn đến cơ cấu đơn giản và đáng tin cậy. Khối lượng chuyển động thấp và độ tự cảm thấp cho phép động cơ cuộn dây thoại này được điều khiển bởi mạch điều khiển nhỏ, chi phí thấp.
Động cơ cuộn dây thoại cũng có thể chịu được hoạt động đảo chiều thường xuyên, điều này phổ biến trong các cơ cấu phân phối và phân loại. Giải pháp này cung cấp giải pháp chuyển động tuyến tính chính xác, nhỏ gọn, êm ái và không cần bảo trì cho các thiết bị nhỏ.

Thông số kỹ thuật

PMô hình sản phẩm Lực đỉnh
(N)		 CLực liên tục
ở 25°C (N)		 THành trình tổng
(mm)		 MĐiện áp tối đa
(V)		 BHằng số Back EMF
(V/m/s)		 WTrọng lượng cuộn dây
(g)		 SĐường kính Stator(mm) TChiều dài
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-00100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Ứng dụng

Bộ truyền động tuyến tính cuộn dây thoại nhỏ gọn này phù hợp với các mô-đun lấy nét tự động của micro-camera, thiết bị phản hồi xúc giác, van siêu nhỏ, pipet tự động hóa phòng thí nghiệm, bộ gắp nhỏ gọn, cơ cấu zoom quang học và thiết bị y tế di động.
Động cơ cuộn dây thoại tương tự cũng được sử dụng trong các đầu in nhỏ gọn, cơ cấu quét mã vạch và bộ truyền động bơm siêu nhỏ. Nó cũng phù hợp với các hệ thống giảm chấn và rung động siêu nhỏ với yêu cầu không gian và trọng lượng cực kỳ khắt khe.

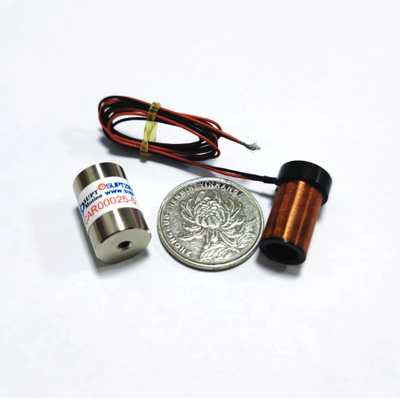

Động cơ cuộn dây âm thanh hình trụ nhỏ gọn 12.8V có độ chính xác cao cho thiết bị siêu nhỏ

Động cơ cuộn dây âm thanh hình trụ nhỏ gọn 12.8V có độ chính xác cao cho thiết bị siêu nhỏ

Câu hỏi thường gặp

Hỏi: Thiết kế hình trụ mang lại lợi thế gì?
Đáp: Vỏ hình trụ khớp với các lỗ và khoang tròn, vì vậy động cơ có thể được lắp đặt mà không lãng phí không gian. Nó cũng cung cấp một mạch từ cân bằng giữ cho lực không đổi ở mọi hướng lắp đặt.

Hỏi: Động cơ nhỏ này có thể chạy liên tục trong bao lâu?
Đáp: Lực liên tục ở 25°C là 2,3N. Đối với chu kỳ làm việc trên giới hạn này, chúng tôi khuyên bạn nên thêm bộ tản nhiệt hoặc sử dụng động cơ không liên tục. Có thể bổ sung chức năng bảo vệ nhiệt theo yêu cầu.

Hỏi: Động cơ đường kính 20mm có thể được tùy chỉnh không?
Đáp: Có. Hành trình, lực, điện áp, chiều dài dây dẫn và loại đầu nối có thể được tùy chỉnh.

Hỏi: Có bao gồm trình điều khiển với động cơ không?
Đáp: Động cơ được cung cấp dưới dạng một thành phần. Có sẵn một bảng điều khiển thu nhỏ phù hợp theo yêu cầu để đánh giá nhanh.
