VARS0008 Micro Size Rotary Voice Coil Motor Phản ứng nhanh Không phản ứng 26 độ

Tổng quan sản phẩm

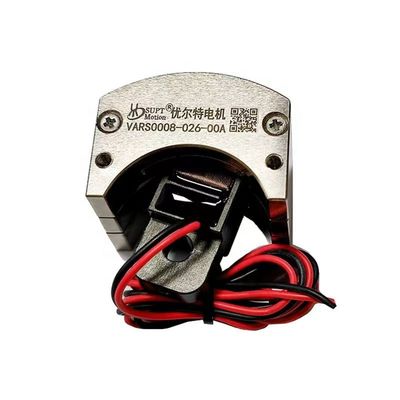

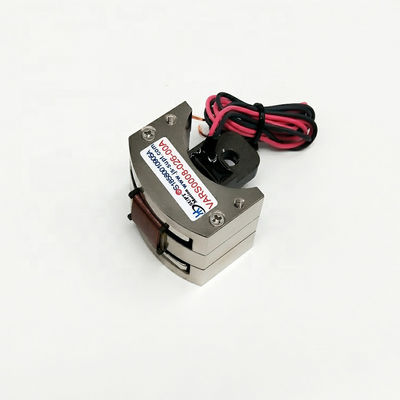

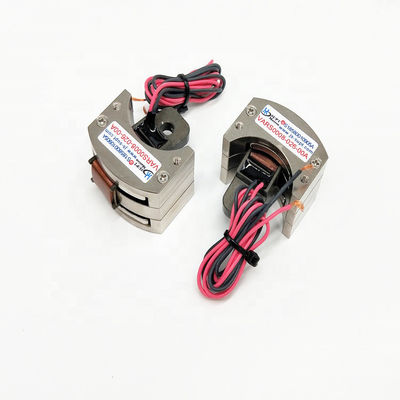

VARS0008-026-00A Rotary voice coil motor là một động cơ quay kiểu swing được phát triển bởi SUPT MOTION để định vị góc giới hạn chính xác. Ở nhiệt độ 25 °C, nó có tổng nhịp 26 độ,mô-men xoắn tối đa 0.08 N · m, mô-men xoắn liên tục là 0,05 N · m, và điện áp truyền động tối đa là 6,4 V.
Với trọng lượng chỉ 11,7 gram, với kích thước tổng thể là 35 × 39,8 × 36,1 mm, nó là một trong những bộ điều khiển xoay nhỏ gọn nhất trong loạt VARS.Bởi vì cuộn dây di chuyển trực tiếp trong từ trường loại bỏ sự cần thiết cho bánh răng, thắt lưng, hoặc bàn chải Ứng động cơ cuộn dây quay này đáp ứng gần như ngay lập tức để điều khiển dòng điện và hoạt động mà không có phản ứng ngược.
Thiết kế thu nhỏ này phù hợp với các ứng dụng mà các động cơ servo truyền thống không thể được cài đặt, chẳng hạn như các mô-đun quang học, định vị gương và hệ thống van vi.Động cơ có tuổi thọ sử dụng 10,000 giờ và không cần bôi trơn hoặc bảo trì định kỳ.

Giải pháp

Các thành phần chuyển động xoay truyền thống như động cơ DC có bánh răng và động cơ bước bị các vấn đề như phản ứng ngược, mô-men xoắn, ma sát và phản ứng chậm.hạn chế độ chính xác vị trí và hiệu suất động của chúng trong các ứng dụng tần số caoVARS0008-026-00A giải quyết các vấn đề này bằng cách sử dụng kiến trúc cuộn dây giọng nói dao động trực tiếp.
Mô-men xoắn đầu ra tương xứng với dòng truyền động, cho phép điều khiển lực tuyến tính và lặp lại; trong khi đó,khối lượng di chuyển cực kỳ thấp đảm bảo gia tốc cao và thời gian phản hồi ở mức millisecondKhông có các thành phần truyền tải cơ học, không phản ứng và xoắn mô-men xoắn bằng không là đặc điểm vốn có của thiết kế này,và độ phân giải vị trí cuối cùng chỉ bị giới hạn bởi cảm biến phản hồiĐộng cơ có khả năng dao động hai chiều liên tục tần số cao, làm cho nó phù hợp với các nhiệm vụ jittering, quét và giảm nhẹ tích cực.
Vỏ nhỏ gọn của nó đơn giản hóa việc tích hợp vào các sản phẩm có không gian hạn chế, trong khi cuộn dây cảm ứng thấp cho phép điện tử truyền động điều chỉnh dòng điện nhanh chóng, dẫn đến mượt mà,chuyển động không rung độngDo đó, các kỹ sư có thể xây dựng một vòng định vị chính xác cao, phạm vi động cao chỉ sử dụng một bộ khuếch đại dòng điện đơn giản và một cảm biến vị trí.So với kết hợp động cơ và bánh răng truyền thống, giải pháp này làm giảm chi phí hệ thống, rút ngắn thời gian phát triển và cải thiện độ tin cậy.

Thông số kỹ thuật

Ứng dụng

Các ứng dụng điển hình bao gồm các thiết bị điều khiển vị trí gương cho công nghệ laser, quét quang học và hệ thống điều khiển chùm tia, van xoay và thiết bị điều khiển damping,Bàn định vị xoay và thiết bị điều khiển bayĐộng cơ được sử dụng rộng rãi trong các ngành công nghiệp bán dẫn, ô tô, công nghiệp và hàng không vũ trụ, cũng như trong các thiết bị y tế và tự động hóa phòng thí nghiệm.Kích thước vi mô và phản ứng nhanh của nó làm cho nó một sự lựa chọn tuyệt vời cho miniature camera gimbal ổn định, định vị công tắc quang học, điều chỉnh đầu in và bất kỳ cơ chế nào đòi hỏi chuyển động góc nhanh, không phản ứng ngược trong một phong bì nhỏ.điện áp ổ đĩa và kích thước lắp đặt có sẵn cho các dự án OEM.

Câu hỏi thường gặp

Q1: Tổng động lực của động cơ cuộn dây quay này là bao nhiêu?

VARS0008-026-00A cung cấp tổng khối lượng 26 độ. góc khối lượng có thể được tùy chỉnh theo yêu cầu ứng dụng.

Câu 2: Tại sao động cơ này không phản ứng ngược lại?

Động cơ sử dụng cấu trúc động cơ trực tiếp. Cuộn dây di chuyển trực tiếp trong từ trường mà không có bánh răng hoặc các bộ phận truyền tải, do đó phản ứng cơ học và cogging được loại bỏ hoàn toàn.

Q3: Tuổi thọ của động cơ là bao nhiêu?

Tuổi thọ sử dụng tiêu chuẩn là 10.000 giờ trong điều kiện hoạt động bình thường.

Q4: Số lượng đặt hàng tối thiểu và thời gian giao hàng là bao nhiêu?

Số lượng đặt hàng tối thiểu là 1 miếng. Các đơn đặt hàng mẫu được giao trong vòng 3 đến 5 ngày làm việc, và sản xuất hàng loạt mất từ 15 đến 25 ngày.

Q5: Liệu động cơ có thể được tùy chỉnh cho sản phẩm của tôi?

Có. góc đập, điện áp ổ đĩa, điện trở cuộn, chiều dài cáp và kích thước lắp đặt đều có thể được tùy chỉnh cho các dự án OEM. Xin cung cấp chi tiết ứng dụng của bạn để có giải pháp phù hợp.
