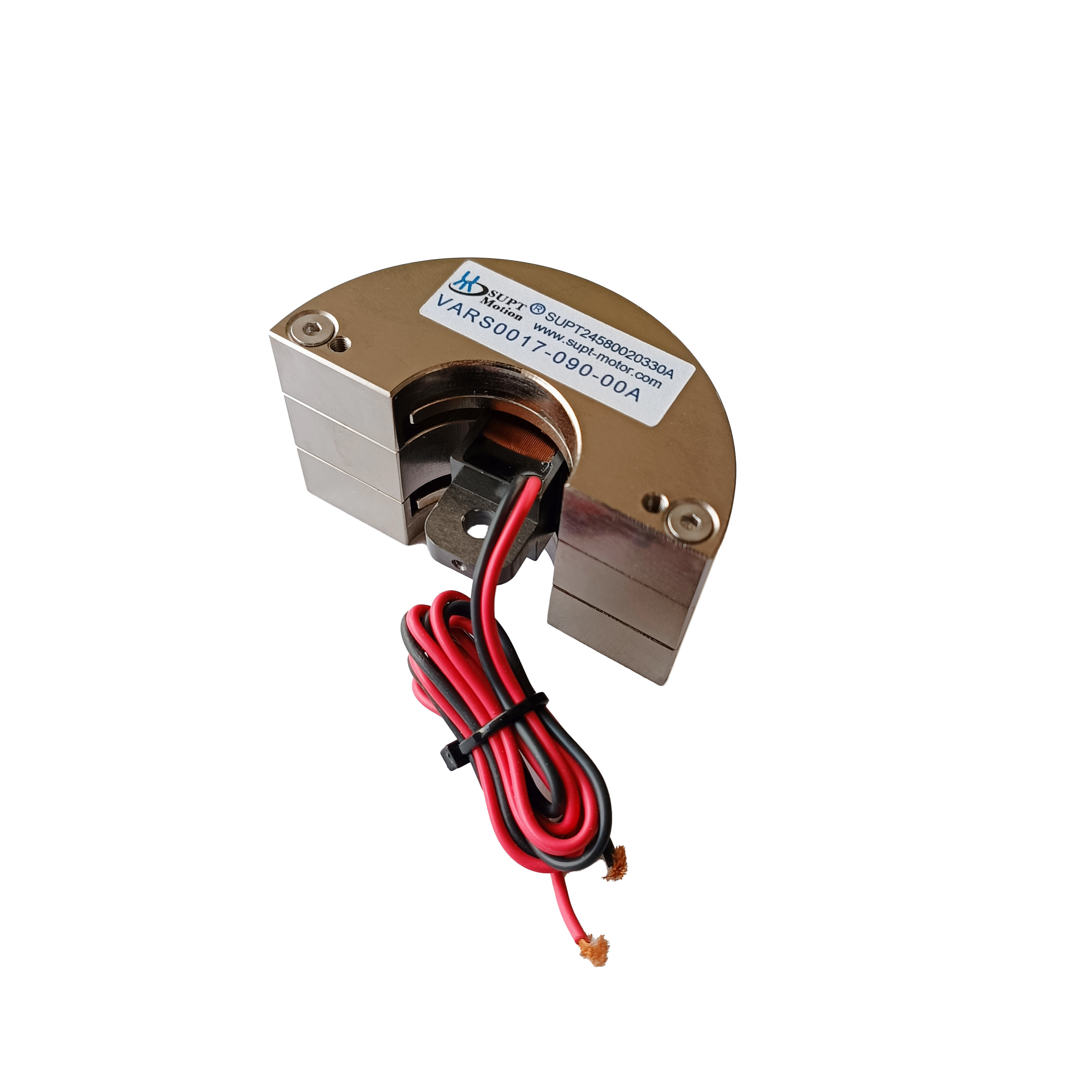

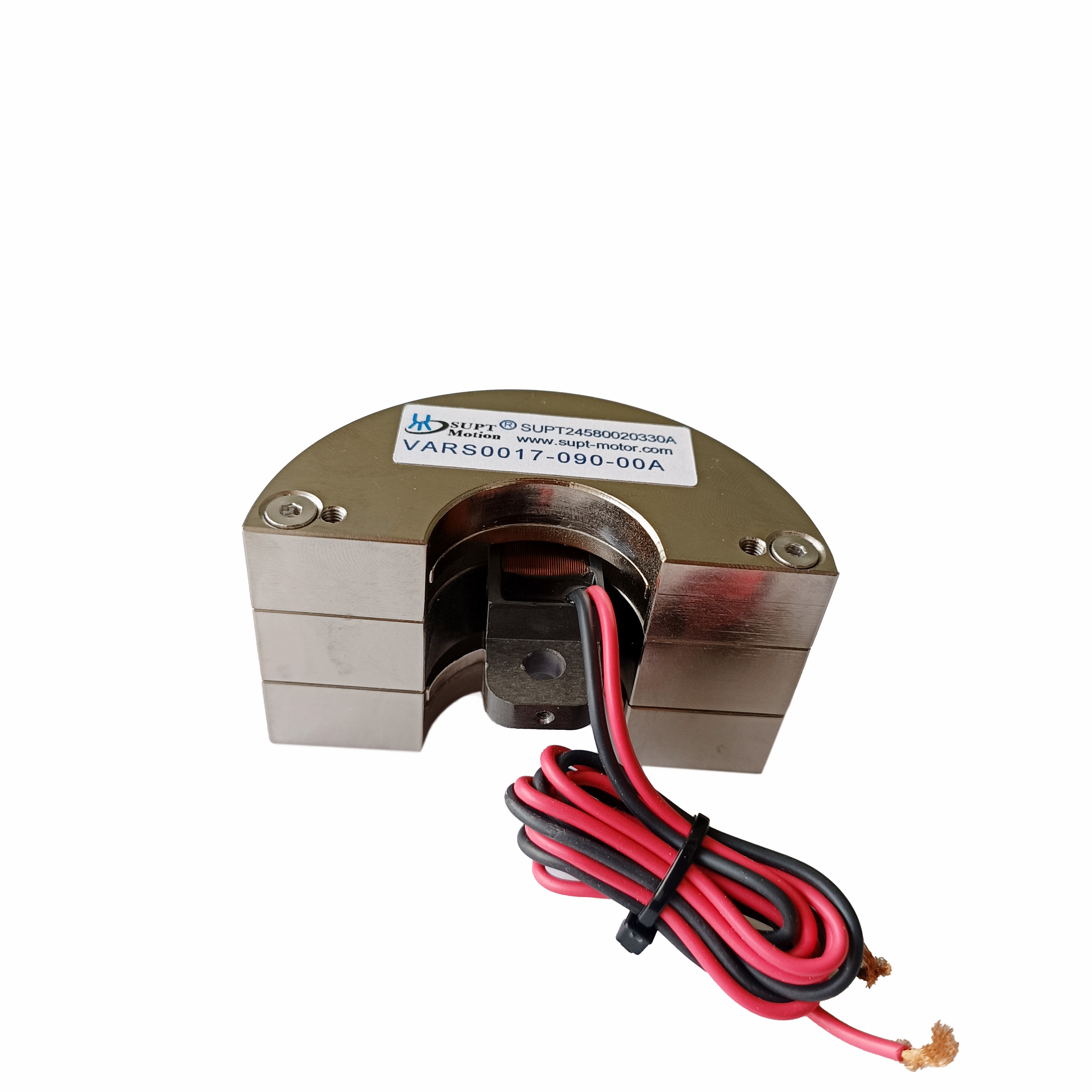

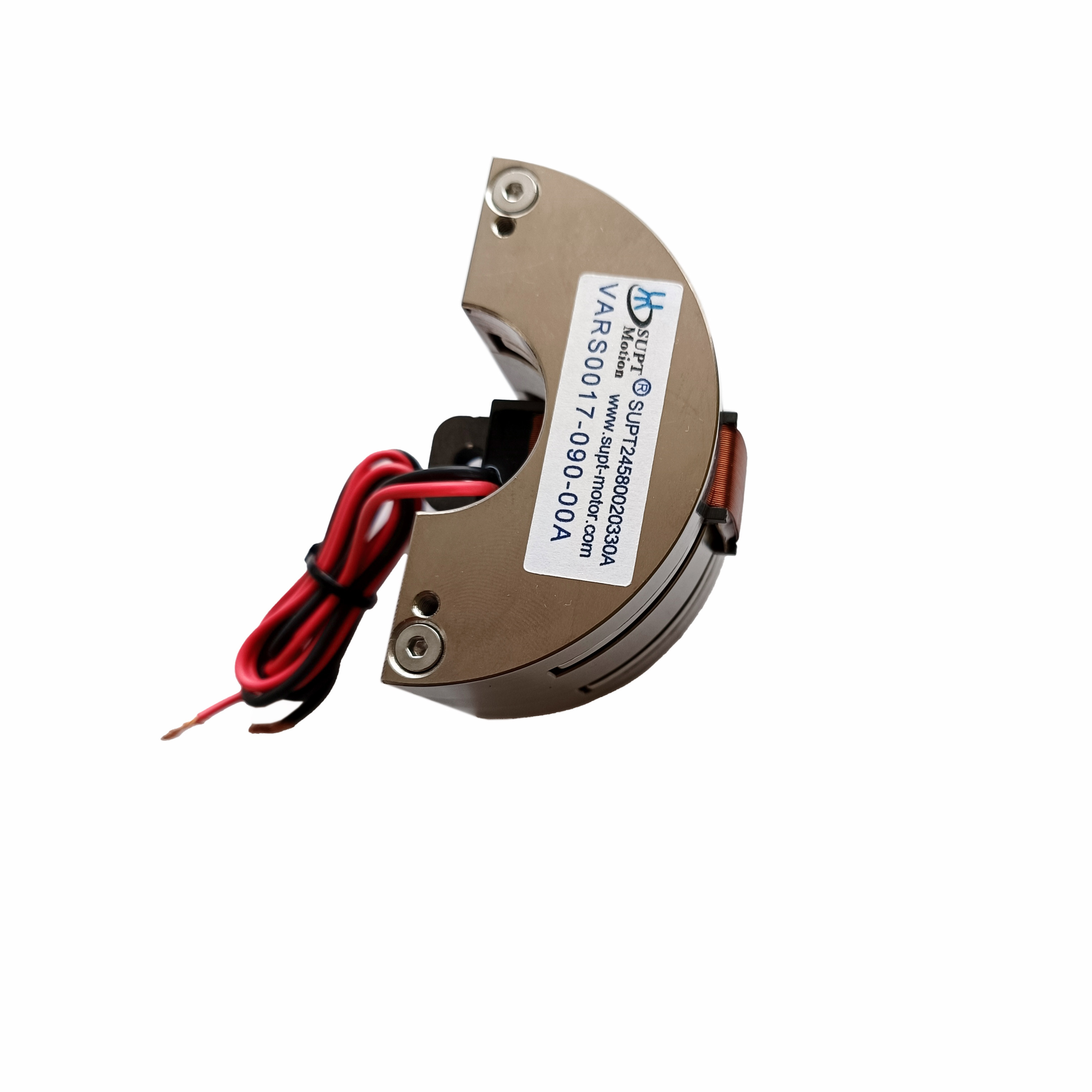

VARS0017 Động cơ cuộn dây âm thanh quay 90 độ Phản hồi nhanh Không có độ rơ

Tổng quan sản phẩm

VARS0017-090-00A là động cơ cuộn dây thoại quay 90 độ thuộc dòng SUPT MOTION VARS, được thiết kế đặc biệt cho các ứng dụng định vị góc lớn và góc giới hạn, với khả năng phản hồi nhanh và không có độ rơ. Ở 25 °C, động cơ cuộn dây thoại này, được điều khiển bởi điện áp tối đa 11,1 V, cung cấp mô-men xoắn đỉnh 0,17 N·m và mô-men xoắn liên tục 0,1 N·m trên toàn bộ hành trình 90 độ của nó. Cuộn dây thoại chỉ nặng 17,8 g và vỏ động cơ có kích thước 70 × 41,5 × 39 mm. Thiết kế cuộn dây thoại dao động chuyển đổi dòng điện điều khiển trực tiếp thành mô-men xoắn quay, cung cấp khả năng dao động tần số cao và chuyển động cực kỳ mượt mà mà không cần bánh răng, chổi than hoặc truyền động cơ học. Điều này làm cho bộ truyền động trở nên lý tưởng cho gương quét, công tắc quay, điều khiển van và các ứng dụng khác yêu cầu sự kết hợp giữa hành trình góc lớn và định vị chính xác, có thể lặp lại. Với tuổi thọ 10.000 giờ, cấu tạo hợp kim nhôm và không cần bảo trì, VARS0017-090-00A là một giải pháp thay thế đáng tin cậy cho động cơ bước và hệ thống servo có bánh răng.

Giải pháp

Các tác vụ định vị góc rộng thường được thực hiện bằng động cơ bước hoặc hệ thống truyền động bằng bánh răng, nhưng những hệ thống này có thể dẫn đến các vấn đề như độ rơ, tiếng ồn có thể nghe thấy, cộng hưởng và sai số định vị tích lũy. VARS0017-090-00A cung cấp giải pháp truyền động trực tiếp, không có độ rơ với hành trình lên tới 90 độ. Vì mô-men xoắn tỷ lệ thuận với dòng điện, động cơ cuộn dây thoại xoay này cho phép điều khiển tuyến tính và có thể được điều khiển ở chế độ lực vòng hở đơn giản hoặc hoạt động ở chế độ vị trí vòng kín kết hợp với bộ mã hóa hoặc cảm biến Hall. Lắp ráp cuộn dây nhẹ hỗ trợ chuyển động hai chiều tần số cao, rất quan trọng cho các ứng dụng quét, rung lắc và giảm rung động. Độ rơ bằng không đảm bảo rằng góc đầu ra luôn nhất quán đối với một lệnh nhất định, do đó cải thiện khả năng lặp lại và giảm thời gian ổn định. Thiết kế không bánh răng cũng loại bỏ nhu cầu bôi trơn và mài mòn bánh răng, giảm tổng chi phí sở hữu. Các nhà thiết kế hệ thống có thể hưởng lợi từ bộ truyền động nhỏ gọn, dễ lắp đặt và điều khiển này, sẵn sàng cho sản xuất hàng loạt. Động cơ cuộn dây thoại xoay có thể hoạt động liên tục ở mô-men xoắn định mức và không liên tục ở mô-men xoắn đỉnh, cung cấp cho các nhà thiết kế một cửa sổ hoạt động rộng cho các chu kỳ làm việc khắt khe.

Thông số kỹ thuật

Ứng dụng

Hành trình 90 độ làm cho bộ truyền động này lý tưởng cho việc điều khiển van quay, bộ truyền động giảm rung, định vị gương cho công nghệ laser, hệ thống định vị quay và bộ truyền động điều khiển bay. Nó được ứng dụng trong các ngành bán dẫn, ô tô, công nghiệp và hàng không vũ trụ, cũng như trong thiết bị kiểm tra và đo lường yêu cầu định vị góc nhanh, chính xác. Các ứng dụng điển hình bao gồm xoay công tắc quang học, căn chỉnh ăng-ten, điều biến van chất lỏng, định vị tháp pháo camera và cơ chế phản hồi xúc giác. Khả năng phản hồi tần số cao cũng hỗ trợ các ứng dụng hủy rung động chủ động và quét. Các tùy chọn điện áp, hành trình và giao diện tùy chỉnh có sẵn để tích hợp vào các hệ thống OEM cụ thể.

Câu hỏi thường gặp

Q1: Hành trình góc của mẫu này lớn đến mức nào?

Tổng hành trình là 90 độ, đây là hành trình tiêu chuẩn rộng nhất trong dòng VARS nhỏ. Các hành trình tùy chỉnh từ 6 đến 100 độ có sẵn theo yêu cầu.

Q2: Động cơ có thể dao động ở tần số cao không?

Có. Cuộn dây chuyển động có khối lượng thấp và thiết kế truyền động trực tiếp hỗ trợ dao động hai chiều tần số cao, làm cho động cơ phù hợp với các ứng dụng quét, rung lắc và giảm rung động chủ động.

Q3: Động cơ có cần hộp số không?

Không. Động cơ cuộn dây thoại xoay là bộ truyền động trực tiếp. Không cần hộp số, đó là lý do tại sao hệ thống có độ rơ bằng không và không cần bôi trơn.

Q4: Các tùy chọn phản hồi nào được hỗ trợ?

Động cơ có thể được sử dụng với bộ mã hóa, cảm biến Hall hoặc cảm biến vị trí tương tự để xây dựng hệ thống định vị vòng kín. Khung cung cấp không gian lắp đặt cho các phần tử phản hồi của khách hàng.

Q5: Thời hạn bảo hành là bao lâu?

Bảo hành tiêu chuẩn là 1 năm. Đội ngũ kỹ thuật SUPT MOTION cung cấp hỗ trợ kỹ thuật cho việc tích hợp và lựa chọn trình điều khiển.
