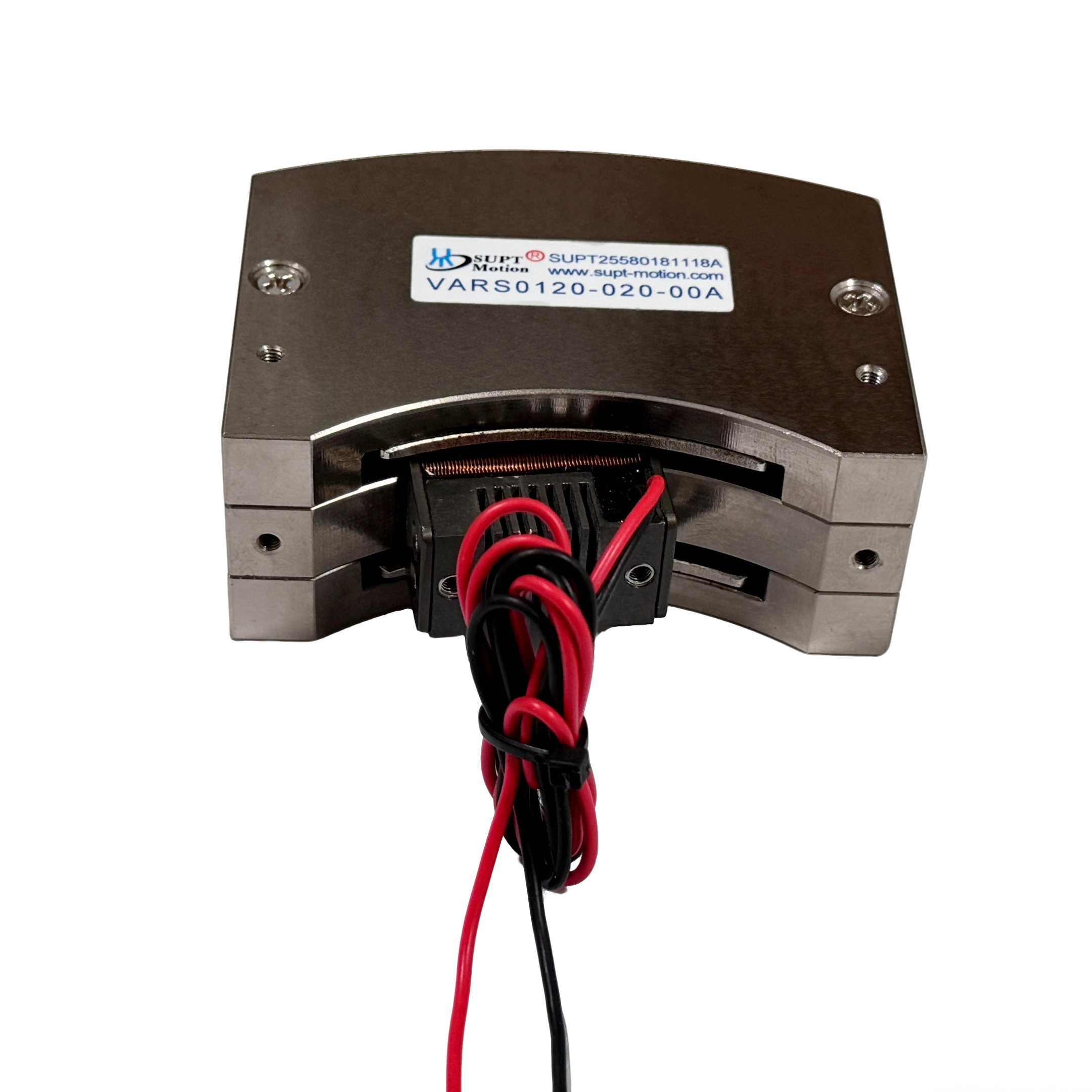

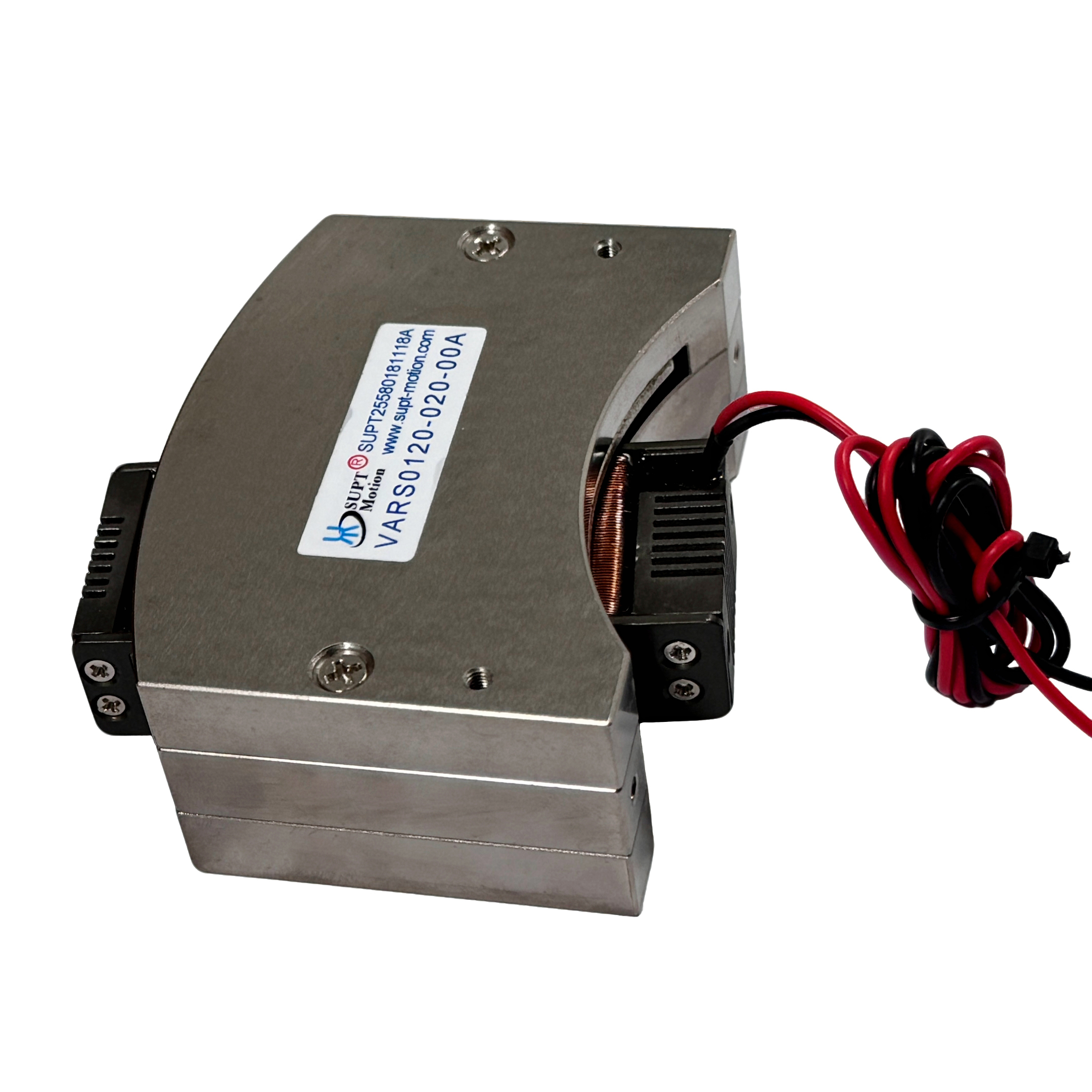

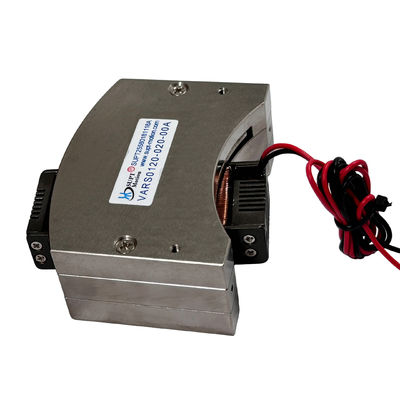

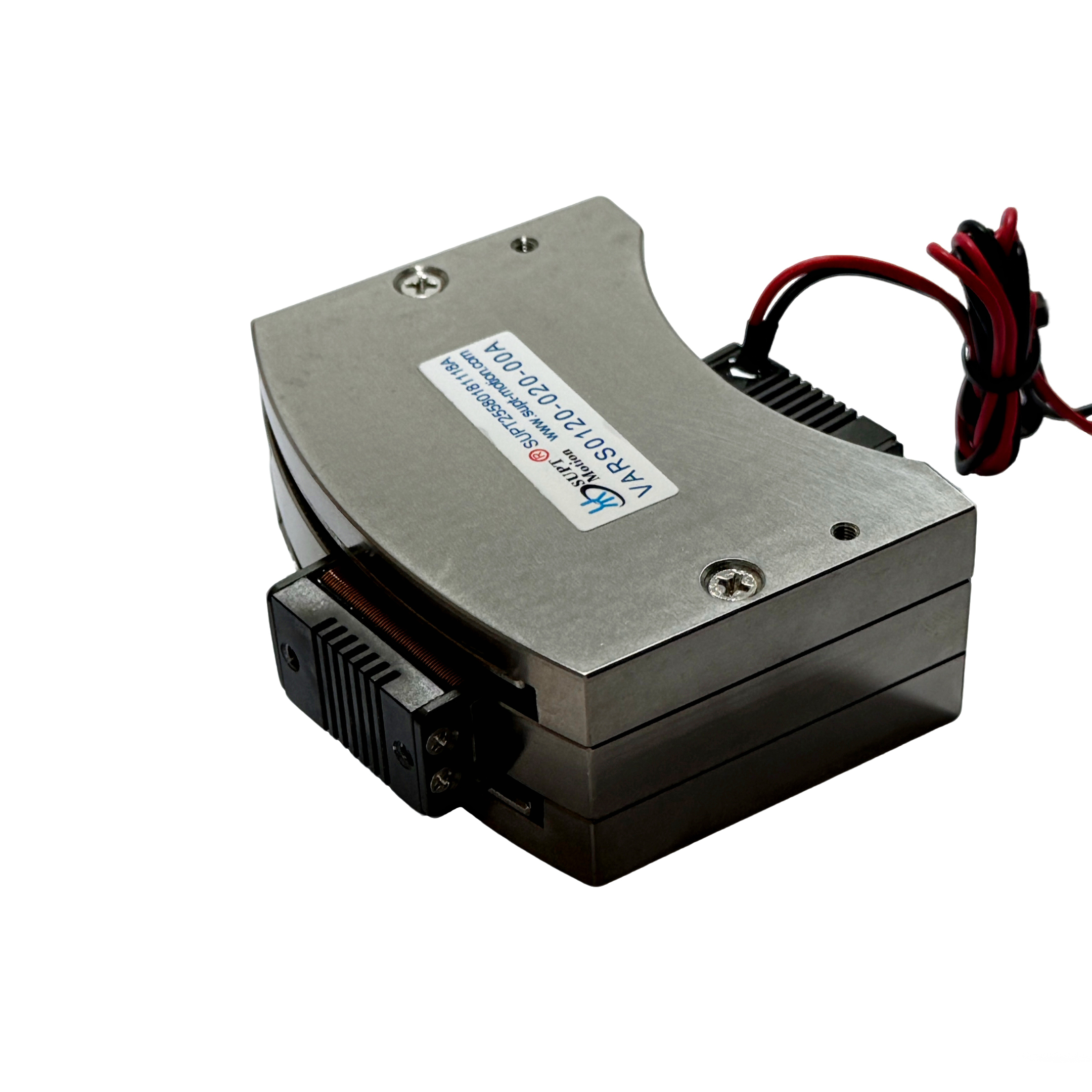

VARS0120 Động cơ cuộn cuộn giọng quay tăng tốc cao Không phản ứng 1.2Nm

Tổng quan sản phẩm

Động cơ cuộn dây quay VARS0120-020-00A là một bộ điều khiển dao động tăng tốc cao trong loạt SUPT MOTION VARS. Ở nhiệt độ 25 °C, bộ điều khiển này cung cấp mô-men xoắn đỉnh 1.2 N·m và mô-men xoắn liên tục 0.5 N · m trên một phạm vi nhịp tổng cộng 20 độ, với điện áp truyền động tối đa 8,4 V.
Vòng cuộn giọng chỉ nặng 65 g, và lồng động cơ đo 81 × 73,4 × 32 mm. Sự kết hợp mô-men xoắn cao và khối lượng di chuyển thấp tạo ra gia tốc góc tuyệt vời,cho phép động cơ đạt đến vị trí được chỉ định trong vòng một vài mili giâyThiết kế cuộn dây dẫn trực tiếp loại bỏ bánh răng và các thành phần truyền tải, dẫn đến không phản ứng ngược, không có hiệu ứng cogging và chuyển động hai chiều trơn tru ở tần số cao.
Động cơ cuộn dây quay này được thiết kế đặc biệt cho các ứng dụng đòi hỏi chuyển động từ điểm đến điểm, ổn định nhanh và lặp lại cao, chẳng hạn như cơ chế chọn và đặt,ổ màn trậpVARS0120-020-00A có cấu trúc hợp kim nhôm, tuổi thọ sử dụng được định mức là 10.000 giờ và không cần bảo trì,cung cấp hiệu suất động lực cấp độ servo cho các hệ thống chuyển động nhỏ gọn.

Giải pháp

Tự động hóa tốc độ cao đòi hỏi các bộ điều khiển có khả năng tăng tốc nhanh, ổn định nhanh và lặp lại chính xác mà không có lỗi cơ học.phản ứng, và tuân thủ, tất cả đều làm suy giảm hiệu suất năng động.VARS0120-020-00A giải quyết vấn đề này bằng cách sử dụng một động cơ cuộn dây xoay trực tiếp mà tạo ra mô-men xoắn trực tiếp từ một cuộn dây khối lượng thấp.
Khả năng tăng tốc cao của nó làm ngắn thời gian chu kỳ cho thiết bị chọn và đặt và phân loại, trong khi thiết kế không phản ứng lại đảm bảo dừng chính xác ở góc được chỉ định với mỗi chuyển động.Vì động cơ không có mô-men xoắn cogging, chuyển động vẫn còn đặc biệt mượt mà ngay cả ở tốc độ cực kỳ thấp, do đó cải thiện sự ổn định vị trí trong các cơ chế chính xác.
Mối quan hệ tuyến tính giữa dòng điện và mô-men xoắn đơn giản hóa phần mềm điều khiển: các ổ servo tiêu chuẩn hoặc các bộ khuếch đại dòng điện đơn giản có thể điều khiển động cơ trong chế độ lực, tốc độ hoặc vị trí.So với các hệ thống servo xoay truyền thống, điều này làm giảm nỗ lực kỹ thuật và giảm thiểu số lượng thành phần.Khung nhôm cứng và lắp ráp cuộn kín cũng làm cho thiết bị điều khiển này phù hợp cho môi trường công nghiệp với bụi và rung.

Thông số kỹ thuật

Ứng dụng

Tính năng gia tốc cao phù hợp với lắp ráp tự động, xử lý bán dẫn, thiết bị thử nghiệm và kiểm tra và các ứng dụng khác nơi thời gian chu kỳ ngắn là quan trọng.Sử dụng điển hình bao gồm các cơ chế chỉ số xoay, ổ màn trập và cổng, chuông phân loại, mô phỏng tải năng động, hệ thống điều khiển van và điều khiển chuyến bay.Các thiết bị điều khiển cũng thực hiện tốt trong tần số cao quét và dithering nhiệm vụ nơi chuyển động hai chiều nhanh là cần thiếtCác thị trường bao gồm bán dẫn, ô tô, tự động hóa công nghiệp và hàng không vũ trụ.

Câu hỏi thường gặp

Câu 1: Động cơ này có thể tăng tốc nhanh như thế nào?

Trọng lượng cuộn dây di chuyển thấp 65 g kết hợp với mô-men xoắn đỉnh 1,2 N-m cung cấp gia tốc góc rất cao.Tùy thuộc vào độ trật tự tải và cài đặt lái xe.

Q2: Tổng đường đạp của VARS0120-020-00A là bao nhiêu?

Điện tích tổng thể tiêu chuẩn là 20 độ. Giá trị nhịp từ 6 đến 100 độ có sẵn trên toàn bộ loạt VARS.

Q3: Có thể sử dụng động cơ cho dao động liên tục không?

Các thiết kế động cơ trực tiếp hỗ trợ dao động hai chiều tần số cao trong mô-men xoắn liên tục, phù hợp cho quét và ứng dụng dithering.

Q4: Người lái xe nào được khuyến cáo?

Một trình điều khiển PWM hoặc bộ khuếch đại dòng điện tuyến tính được định giá 8,4 V và dòng điện đỉnh cần thiết được khuyến cáo.

Q5: Động cơ này có phù hợp với môi trường công nghiệp không?

Vâng, khung hợp kim nhôm và cấu trúc mạnh mẽ được thiết kế cho tự động hóa công nghiệp, và động cơ không cần bảo trì trong điều kiện hoạt động bình thường.
