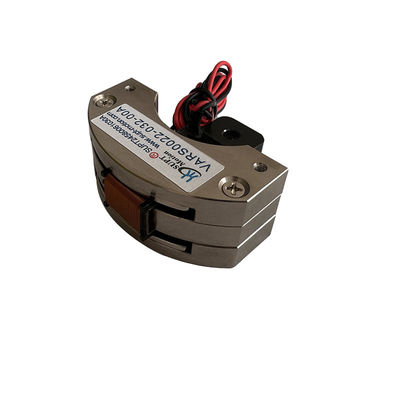

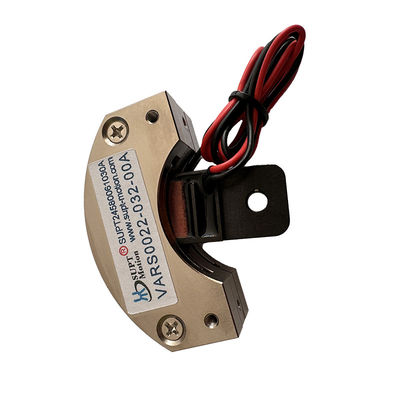

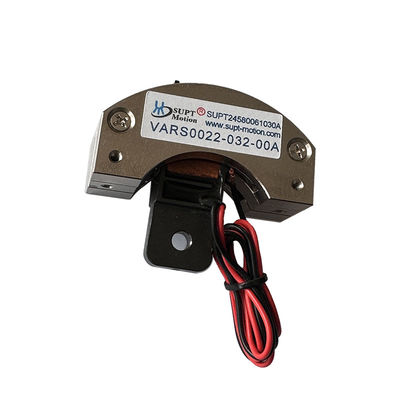

VARS0022 Micro Size Rotary Voice Coil Motor Độ ổn định cao 0,22Nm 32deg Actuator
| Nguồn gốc | Giang Tô, Trung Quốc |
|---|---|
| Hàng hiệu | SUPT MOTION |
| Chứng nhận | ISO9001-2000 |
| Số mô hình | VARS0022-032-00A |
| Số lượng đặt hàng tối thiểu | 1 mảnh |
| Giá bán | $ 60-$110 / Piece |
| chi tiết đóng gói | Thùng carton xuất khẩu có lớp xốp bảo vệ chống tĩnh điện |
| Thời gian giao hàng | 3-5 ngày làm việc đối với mẫu, 15-25 ngày đối với số lượng lớn |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | 3000 miếng mỗi tháng |
Thông tin chi tiết sản phẩm
| Mô -men xoắn cực đại | 0,22 Nm | Loại động cơ | Động cơ cuộn dây quay (loại xoay) |
|---|---|---|---|
| TRỞ LẠI hằng số EMF | 0,16 V/m/s | điện áp tối đa | 15,5 V |
| Trọng lượng cuộn | 21.5 G | Tuổi thọ sử dụng | 10.000 giờ |
| Tổng số đột quỵ | 32 độ | Kích thước LxWxH | 60x60x36mm |
| Mô-men xoắn liên tục ở 25 C | 0,12 Nm | Vật liệu | Hợp kim nhôm |
| Mẫu sản phẩm | VARS0022-032-00A | ||
| Làm nổi bật | Máy điều khiển cuộn dây xoắn ốc xoắn kích thước vi mô,Định vị góc nhỏ gọn ổn định cao,Phản ứng nhanh |
||
Mô tả sản phẩm
Tổng quan sản phẩm
VARS0022-032-00A là động cơ cuộn dây thoại dạng xoay nhỏ gọn do SUPT MOTION giới thiệu, được thiết kế đặc biệt cho việc định vị góc chính xác trong không gian hạn chế. Ở 25°C, động cơ cuộn dây thoại dạng xoay này cung cấp mô-men xoắn đỉnh 0,22 N·m và mô-men xoắn liên tục 0,12 N·m trên phạm vi di chuyển tổng cộng 32 độ, với điện áp điều khiển tối đa là 15,5 V.
Với kích thước chỉ 60 × 60 × 36 mm và cuộn dây chuyển động chỉ nặng 21,5 gram, động cơ này hiện là một trong những bộ truyền động xoay giới hạn góc nhẹ nhất có sẵn cho các ứng dụng cấp thiết bị. Nhờ thiết kế truyền động trực tiếp, rôto phản ứng tức thời với các lệnh dòng điện và không gặp các vấn đề về độ rơ thường thấy ở động cơ có hộp số.
Vì mô-men xoắn tăng tuyến tính với dòng điện và không có mài mòn chổi than, bộ truyền động cuộn dây thoại này cung cấp chuyển động mượt mà, có thể lặp lại trong suốt tuổi thọ dịch vụ định mức 10.000 giờ. Vỏ hợp kim nhôm cung cấp khả năng tản nhiệt tuyệt vời và bảo vệ các cụm cuộn dây và nam châm trong cả môi trường công nghiệp và phòng thí nghiệm.
Giải pháp
Các nhà thiết kế thiết bị nhỏ gọn thường yêu cầu một nền tảng xoay đủ nhỏ để gắn bên cạnh các bộ phận quang học hoặc cảm biến, nhưng đủ ổn định để duy trì góc trong quá trình đo. Động cơ vi bước không chỉ làm tăng trọng lượng mà còn tiêu thụ dòng điện giữ liên tục và tạo ra gợn sóng cogging gây nhiễu cho tải trọng nhạy cảm.
VARS0022-032-00A cung cấp một giải pháp thay thế: một bộ truyền động vi mô tích hợp, có độ ổn định cao. Cuộn dây được điều khiển trực tiếp trong trường từ tính, do đó động cơ có độ rơ bằng không và mô-men xoắn giữ bằng không; khối lượng chuyển động thấp đảm bảo tần số cộng hưởng cơ học đủ cao, cho phép phản ứng trạng thái ổn định nhanh chóng và được kiểm soát tốt. Mô-men xoắn giữ được cung cấp bằng điện từ và chỉ yêu cầu dòng điện liên tục vừa phải để duy trì, cho phép hệ thống đạt được khóa góc cứng mà không cần phanh cơ học.
Giải pháp này cho phép các kỹ sư xây dựng một vòng lặp định vị góc có độ ổn định cao chỉ với ba thành phần: bộ truyền động, bộ khuếch đại dòng điện và cảm biến góc. Hằng số mô-men xoắn có thể dự đoán được đơn giản hóa quy trình điều chỉnh, và khi các dự án mở rộng quy mô, cùng một mã điều khiển có thể được tái sử dụng trên các kích thước khác nhau của các rack VARS. Kết quả là một trục chuyển động nhỏ gọn, yên tĩnh và không cần bảo trì, có khả năng đáp ứng các kỳ vọng về độ chính xác của thiết bị quang học và kiểm tra hiện đại.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 0,12 |
| Loại động cơ | Động cơ cuộn dây thoại dạng xoay (Bộ truyền động dạng xoay) |
| Mô-men xoắn đỉnh | 0,22 N-m |
| Mô-men xoắn liên tục ở 25°C | 0,12 N-m |
| ( | 32 độ |
| Hằng số Back EMF | 15,5 V |
| Trọng lượng cuộn dây(g) | 0,16 V/m/s |
| Trọng lượng cuộn dây | 21,5 g |
| Chiều rộng | 60 mm |
| Chiều cao | 60 mm |
| VARS0008-026-00A | 36 mm |
| Chất liệu | Hợp kim nhôm |
| Tuổi thọ dịch vụ | 10.000 giờ |
| Bảo hành | 1 Năm |
| Mã sản phẩm | Mô-men xoắn đỉnh (N-m) |
Mô-men xoắn liên tụcở 25°C(N-m)Tổng hành trình độ |
( mm ) Điện áp tối đa(V) |
Hằng số Back EMF (V/m/s) |
Trọng lượng cuộn dây(g) Chiều dài |
(mm) | Chiều rộng 0,08 |
Chiều cao 0,08 |
VARS0008-026-00A 0,08 |
| 0,05 | 26 | 35 | 0,05 | 11,7 | 35 | 39,8 | 36,1 | VARS0017-090-00A | 0,17 |
| 0,1 | 90 | 70 | 0,1 | 17,8 | 70 | 41,5 | 39 | VARS0022-032-00A | 0,22 |
| 0,12 | 32 | 82 | 350 | 21,5 | 60 | 60 | 0,52 | 0,52 | 0,42 |
| 0,38 | 40 | 3,5 | 0,12 | 60 | 82 | 53,6 | 30,3 | VARS0077-020-00A | 0,77 |
| 0,63 | 20 | 6,7 | 0,67 | 66 | 75 | 50 | 30,6 | VARS0084-030-00A | 4,3 |
| 0,6 | 30 | 6,3 | 4,3 | 50,4 | 75 | 48,9 | 30,6 | VARS0120-020-00A | 1,2 |
| 0,5 | 20 | 8,4 | 0,67 | 65 | 81 | VARS4520-030-00A | 32 | VARS0 | 350 |
| -060-00A3,51,14 | 60 | 25,8 | 0,52 | 115 | 115 | 54,5 | 54,5 | VARS4520-030-00A | 45,2 |
| 2,1 | 14 | 52,4 | 1,03 | 225,5 | 115 | 65 | 54,5 | VARS4520-030-00A | 45,2 |
| 19 | 30 | 71,5 | 4,3 | 1350 | 240 | \ | 78 | Ứng dụng | Động cơ cuộn dây thoại dạng xoay kích thước siêu nhỏ này phù hợp với các ứng dụng mà không gian bo mạch được đo bằng milimet: bánh xe lọc quang học, bộ ổn định gimbal thu nhỏ, cơ chế hỗ trợ lấy nét tự động, bộ điều chỉnh đầu in và bộ định vị van nhỏ gọn. Nó cũng được sử dụng trong các công cụ xử lý bán dẫn, tự động hóa phòng thí nghiệm và các thiết bị y tế yêu cầu một giai đoạn góc nhỏ, sạch với độ ổn định cao. |
Hành trình 32 độ bao phủ phạm vi quét cần thiết cho hầu hết các cơ chế căn chỉnh và chuyển mạch cảm biến, trong khi cuộn dây nhẹ cho phép di chuyển nhẹ nhàng, không rung lắc, không làm rung các thành phần lân cận. Trong các ứng dụng van xoay và giảm chấn, động cơ cung cấp khả năng điều biến mô-men xoắn mượt mà, và trong các hệ thống định vị xoay, nó hoạt động như một bộ chỉ mục giới hạn góc chính xác. Đối với khách hàng cần một footprint khác, SUPT MOTION cung cấp công nghệ cuộn dây thoại dạng xoay tương tự trong các kích thước khung từ loại nhỏ đến loại công nghiệp mô-men xoắn cao.
Câu hỏi thường gặp
Q1: VARS0022-032-00A nhỏ gọn đến mức nào?
Khung ngoài có kích thước 60 × 60 × 36 mm và cuộn dây chuyển động chỉ nặng 21,5 g, làm cho nó phù hợp để lắp đặt bên trong các thiết bị cầm tay, mô-đun quang học và các cụm tự động hóa nhỏ gọn.
Q2: Điều gì làm cho động cơ này ổn định ở một góc cố định?
Độ ổn định cao đến từ thiết kế cuộn dây thoại truyền động trực tiếp: mô-men xoắn tỷ lệ với dòng điện, không có ma sát hoặc độ rơ trong đường truyền động, và cuộn dây có quán tính thấp cho phép vòng lặp servo giữ góc được lệnh một cách chắc chắn mà không có chu kỳ giới hạn hoặc trôi.
Q3: Động cơ có thể dao động liên tục không?
Có. Trong phạm vi mô-men xoắn liên tục 0,12 N·m ở 25°C, bộ truyền động có thể chạy dao động hai chiều liên tục cho các nhiệm vụ quét, rung hoặc bơm, không có mài mòn chổi than để giới hạn tuổi thọ của nó.
Q4: Nên sử dụng thiết bị phản hồi nào?
Một bộ mã hóa quang học, bộ mã hóa từ tính hoặc cảm biến điện dung có thể được gắn trên trục đầu ra tùy thuộc vào độ phân giải cần thiết. Bản thân bộ truyền động hoạt động như một đối tượng tuyến tính sạch, do đó hầu hết các phương pháp điều chỉnh servo tiêu chuẩn đều áp dụng được.
Q5: Có tùy chỉnh cho mẫu này không?
Có. Góc hành trình, điện áp điều khiển, đầu cuối cuộn dây, chi tiết trục và lỗ lắp có thể được điều chỉnh cho các chương trình OEM. Số lượng đặt hàng tối thiểu là 1 chiếc và mẫu thường được vận chuyển trong vòng 3-5 ngày làm việc.
