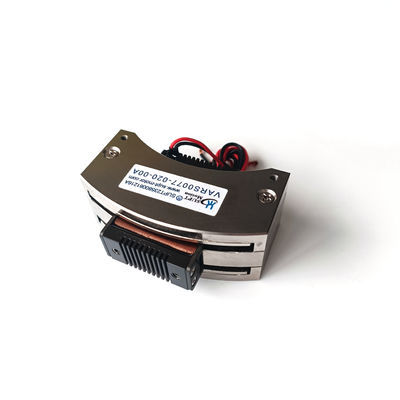

VARS0077 Rotary Voice Coil Motor tăng tốc cao 0,77Nm 20deg Swing Actuator

Tổng quan sản phẩm

VARS0077-020-00A là động cơ cuộn dây giọng nói quay dạng xoay có gia tốc cao do SUPT MOTION sản xuất, phù hợp với các ứng dụng yêu cầu dịch chuyển góc cực nhanh trong hành trình ngắn. Ở 25 °C, động cơ cuộn dây giọng nói dạng xoay này cung cấp mô-men xoắn đỉnh là 0,77 N·m và mô-men xoắn liên tục là 0,63 N·m, với tổng hành trình 20 độ và điện áp điều khiển tối đa là 6,7 V.
Cuộn dây chuyển động nặng 66 gam và kích thước tổng thể là 75 × 50 × 30 milimét. Thiết kế truyền động trực tiếp có nghĩa là cuộn dây là bộ phận chuyển động duy nhất: không có bánh răng, dây đai hoặc chổi than giữa đầu vào điện và đầu ra cơ học, do đó mỗi ampe dòng điện được chuyển đổi trực tiếp thành mô-men xoắn mà không bị ảnh hưởng bởi độ trễ của hệ thống truyền động.
Bộ truyền động xoay này được thiết kế cho các chuyển động ngắn, nhanh và lặp đi lặp lại cao, nơi năng suất là yếu tố quan trọng. Sự kết hợp giữa mô-men xoắn đỉnh cao và khối lượng vừa phải tạo ra gia tốc góc cho phép các cơ cấu gắp và đặt, cổng phân loại và các phần tử quét hoàn thành mỗi chu kỳ trong vài mili giây, trong khi vỏ nhôm chắc chắn đảm bảo độ cứng của bộ phận trong quá trình hoạt động tốc độ cao.

Giải pháp

Máy móc sản xuất tốc độ cao thường bị mất thời gian chu kỳ do các bộ truyền động di chuyển quá chậm hoặc cộng hưởng sau mỗi bước. Các cánh gạt khí nén, động cơ bước và động cơ DC nhỏ có hộp số đều làm tăng độ mềm dẻo và độ trễ ổn định, hạn chế số lượng thao tác mỗi phút mà máy có thể thực hiện.
VARS0077-020-00A giải quyết vấn đề bằng cấu trúc cuộn dây giọng nói có gia tốc cao. Vì tỷ lệ mô-men xoắn trên dòng điện là không đổi và quán tính rôto thấp, động cơ có thể được điều khiển bằng các cấu hình dòng điện mạnh để tăng tốc nhanh chóng, đảo chiều ngay lập tức và dừng tại mục tiêu với độ vọt lố ít. Hành trình 20 độ là phạm vi di chuyển thực tế cho gương làm lệch, cánh phân loại, bộ căng và các cơ cấu tương tự di chuyển giữa hai hoặc ba vị trí.
Việc không có giảm tốc cơ học cũng có nghĩa là không có độ rơ để kích thích rung động và không có bộ phận bôi trơn nào bị xuống cấp sau hàng triệu chu kỳ. Trong hoạt động liên tục, động cơ hoạt động trong phạm vi mô-men xoắn liên tục 0,63 N·m của nó, và đường dẫn nhiệt ngắn qua khung nhôm giúp kiểm soát nhiệt độ cuộn dây. Các kỹ sư có được một trục quay nhanh, có thể lặp lại và không cần bảo trì, dễ dàng tích hợp với các bộ điều khiển servo tiêu chuẩn.

Thông số kỹ thuật

Các ứng dụng điển hình bao gồm gương làm lệch tần số cao trong xử lý laser, các phần tử dao động trong dây chuyền in và đóng gói, cổng phân loại tốc độ cao, bộ chuyển đổi feeder và đầu dò kiểm tra phải di chuyển nhanh giữa các vị trí đo. Bộ truyền động cũng phù hợp với bộ truyền động van và giảm chấn quay, hệ thống định vị quay và bộ truyền động điều khiển bay trong các lĩnh vực bán dẫn, ô tô, công nghiệp và hàng không vũ trụ.

Đối với mỗi ứng dụng này, hành trình 20 độ đủ dài để di chuyển một đòn bẩy, cánh gạt hoặc gương qua phạm vi hoạt động hữu ích của nó, trong khi gia tốc cao giữ cho thời gian chết giữa các lệnh cực kỳ ngắn. Thiết bị cũng hoạt động tốt trong các nhiệm vụ dao động liên tục như rung lắc và triệt tiêu rung động, nơi cấu trúc không có độ rơ tránh được các va đập và hao mòn làm giảm tuổi thọ của các liên kết cơ học. Giới hạn hành trình tùy chỉnh, điện áp cuộn dây và giao diện lắp đặt có thể được thiết kế cho các nhà sản xuất thiết bị gốc.
Câu hỏi thường gặp

Q1: VARS0077-020-00A có thể di chuyển nhanh như thế nào?

Với mô-men xoắn đỉnh 0,77 N·m điều khiển cuộn dây 66 g, bộ truyền động đạt được gia tốc góc rất cao và các chuyển động hành trình ngắn điển hình ổn định trong phạm vi mili giây thấp khi sử dụng với bộ điều khiển servo chế độ dòng điện.

Q2: Tổng hành trình là bao nhiêu?

Tổng hành trình tiêu chuẩn là 20 độ. Các điểm dừng cơ học và giới hạn góc dựa trên bộ điều khiển có thể được cung cấp cho các ứng dụng yêu cầu hành trình nhỏ hơn hoặc vị trí trung tâm xác định.

Q3: Nó có thể chạy trong dao động liên tục không?

Có. Dao động hai chiều liên tục được cho phép trong phạm vi định mức mô-men xoắn liên tục 0,63 N·m ở 25 °C, bao gồm các nhiệm vụ rung lắc, quét và giảm rung mà không bị quá nhiệt.

Q4: Tại sao động cơ này không có độ rơ?

Cuộn dây điều khiển đầu ra trực tiếp bên trong trường từ tính, do đó thiết kế không chứa bánh răng, dây đai hoặc khớp nối. Do đó, độ rơ cơ học và mô-men xoắn cogging được loại bỏ theo cấu tạo, không phải bằng điều chỉnh.

Q5: Các tùy chọn giao hàng và hỗ trợ nào có sẵn?

Số lượng đặt hàng tối thiểu là 1 chiếc. Mẫu gửi đi trong 3-5 ngày làm việc và đơn hàng sản xuất trong 15-25 ngày. SUPT MOTION cung cấp hướng dẫn sử dụng trình điều khiển và dịch vụ tùy chỉnh cho các dự án OEM.
