Bộ truyền động góc xoay VARS0350 Rotary Voice Coil Motor Độ ổn định cao 3.5Nm 60 độ

Tổng quan sản phẩm

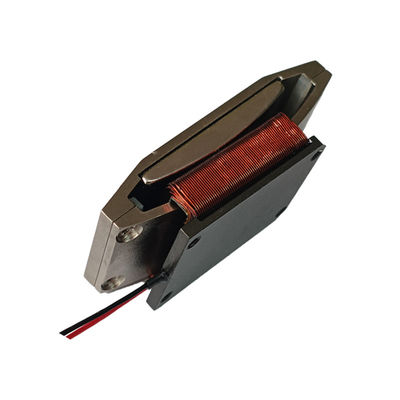

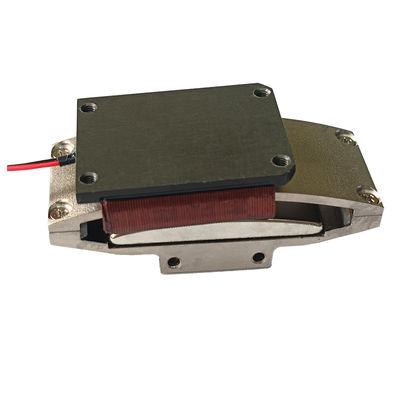

VARS0350-060-00A là động cơ cuộn dây thoại loại xoay, chịu tải nặng do SUPT MOTION giới thiệu, được thiết kế đặc biệt cho các tác vụ định vị và ổn định góc rộng yêu cầu mô-men xoắn cao. Ở 25 °C, động cơ cuộn dây thoại xoay này cung cấp mô-men xoắn đỉnh là 3,5 N·m và mô-men xoắn liên tục là 1,14 N·m trên phạm vi hành trình tổng cộng rộng 60 độ, với điện áp điều khiển tối đa là 25,8 V.
Cuộn dây chuyển động nặng 115 gram và thân bộ truyền động có kích thước 115 × 65 × 54,5 milimet. Giống như tất cả các động cơ cuộn dây thoại dòng VARS, cuộn dây di chuyển trực tiếp trong trường từ tính, mang lại cho thiết bị mối quan hệ mô-men xoắn-dòng điện tuyến tính với độ rơ bằng không và không có hiệu ứng răng cưa, ngay cả ở mức công suất cao như vậy.
Mẫu động cơ cuộn dây thoại này được thiết kế đặc biệt cho các hệ thống xoay yêu cầu chuyển động góc lớn khi mang tải nặng, chẳng hạn như gương lái lớn, van công nghiệp, cơ cấu giảm chấn và cổng định vị. Cấu trúc nhôm chắc chắn và diện tích tiếp xúc vòng bi lớn đảm bảo độ ổn định cao của mô-men xoắn định mức, trong khi tuổi thọ thiết kế 10.000 giờ giúp giảm tổng chi phí sở hữu cho thiết bị hoạt động liên tục.

Giải pháp

Các bộ truyền động xoay góc rộng trong thiết bị công nghiệp thường dựa vào động cơ servo được trang bị bộ giảm tốc hài hoặc đai. Mặc dù các bộ phận này cung cấp mô-men xoắn, chúng lại gây ra độ rơ, độ đàn hồi và sai số định kỳ, làm giảm độ ổn định định vị và yêu cầu bảo trì thường xuyên trong môi trường bụi bẩn hoặc có tốc độ chu kỳ cao.
VARS0350-060-00A thay thế sự kết hợp giữa động cơ và bộ giảm tốc bằng một bộ truyền động trực tiếp duy nhất. Cuộn dây tạo ra mô-men xoắn tỷ lệ với dòng điện được áp dụng ngay lập tức, cho phép vòng điều khiển đạt được chuyển động mượt mà, ổn định cao trên toàn bộ phạm vi chuyển động 60 độ.
Với mô-men xoắn đỉnh 3,5 N·m và mô-men xoắn liên tục 1,14 N·m, bộ truyền động xoay này có thể tăng tốc nhanh chóng các tải có quán tính cao và chống lại các nhiễu loạn bên ngoài để duy trì vị trí ổn định mà không cần phanh cơ học.
Khả năng hành trình rộng của nó loại bỏ nhu cầu về bộ truyền động bánh răng đa vòng trong nhiều ứng dụng, trong khi khớp nối từ tính không có độ rơ cải thiện khả năng lặp lại hai chiều trong các quy trình như đo lường van, định vị ăng-ten và điều khiển gimbal gương. Với không có bộ phận truyền động dễ bị mài mòn, giải pháp này giảm thời gian ngừng hoạt động và đơn giản hóa việc bảo trì — điều này đặc biệt quan trọng đối với thiết bị hoạt động suốt ngày đêm trong nhà máy, phương tiện hoặc bàn thử nghiệm hàng không vũ trụ.

Thông số kỹ thuật

Ứng dụng

Bộ truyền động cuộn dây thoại này có thể đóng vai trò là bộ truyền động định vị gương trong các hệ thống laser khẩu độ lớn, ống dẫn chùm tia kính thiên văn và giá đỡ theo dõi quang học, cũng như bộ truyền động van xoay để đo nhiên liệu, chất làm mát và khí quy trình. Hành trình 60 độ và độ ổn định cao của nó cũng làm cho nó phù hợp để sử dụng làm bộ truyền động giảm chấn trong kiểm soát rung động kết cấu, hệ thống định vị xoay trong máy công cụ và bộ truyền động điều khiển bay trong phương tiện bay không người lái (UAV).
Động cơ cuộn dây thoại này được sử dụng rộng rãi trong các ngành công nghiệp bán dẫn, ô tô, công nghiệp và hàng không vũ trụ, và có thể được sử dụng bất cứ nơi nào cần một nền tảng xoay góc lớn, mô-men xoắn cao, không có độ rơ. Trong phạm vi mô-men xoắn liên tục định mức của nó, động cơ hỗ trợ dao động liên tục, làm cho nó phù hợp để quét và kiểm tra đường viền; vỏ chắc chắn của nó có thể chịu được va đập và rung động trong môi trường lắp đặt di động.

Câu hỏi thường gặp

Q1: VARS0350-060-00A có thể điều khiển những tải nào?

Với mô-men xoắn đỉnh 3,5 N·m và mô-men xoắn liên tục 1,14 N·m ở 25 °C, bộ truyền động điều khiển gương, van và cổng có quán tính vừa phải. Gia tốc chính xác phụ thuộc vào quán tính tải và dòng điện có sẵn từ trình điều khiển.

Q2: Hành trình tổng cộng của mẫu này là bao nhiêu?

Hành trình tổng cộng là 60 độ, một trong những hành trình rộng nhất trong dòng VARS. Đối với các ứng dụng cần phạm vi nhỏ hơn, cả giới hạn góc cơ học và điện đều có sẵn.

Q3: Làm thế nào để đạt được độ ổn định cao ở vị trí giữ?

Độ ổn định đến từ nguyên lý cuộn dây thoại truyền động trực tiếp: mô-men xoắn tỷ lệ với dòng điện mà không có ma sát, độ rơ hoặc răng cưa, do đó bộ điều khiển vòng kín có thể giữ trục một cách cứng nhắc ở bất kỳ góc nào trong phạm vi hành trình mà không bị trôi.

Q4: Thời gian giao hàng và các tùy chọn tùy chỉnh là gì?

Số lượng đặt hàng tối thiểu là 1 chiếc. Mẫu được giao trong 3-5 ngày làm việc và đơn hàng sản xuất trong 15-25 ngày. Hành trình tùy chỉnh, điện áp điều khiển, cấu hình trục và kích thước lắp đặt có sẵn cho các yêu cầu OEM.
