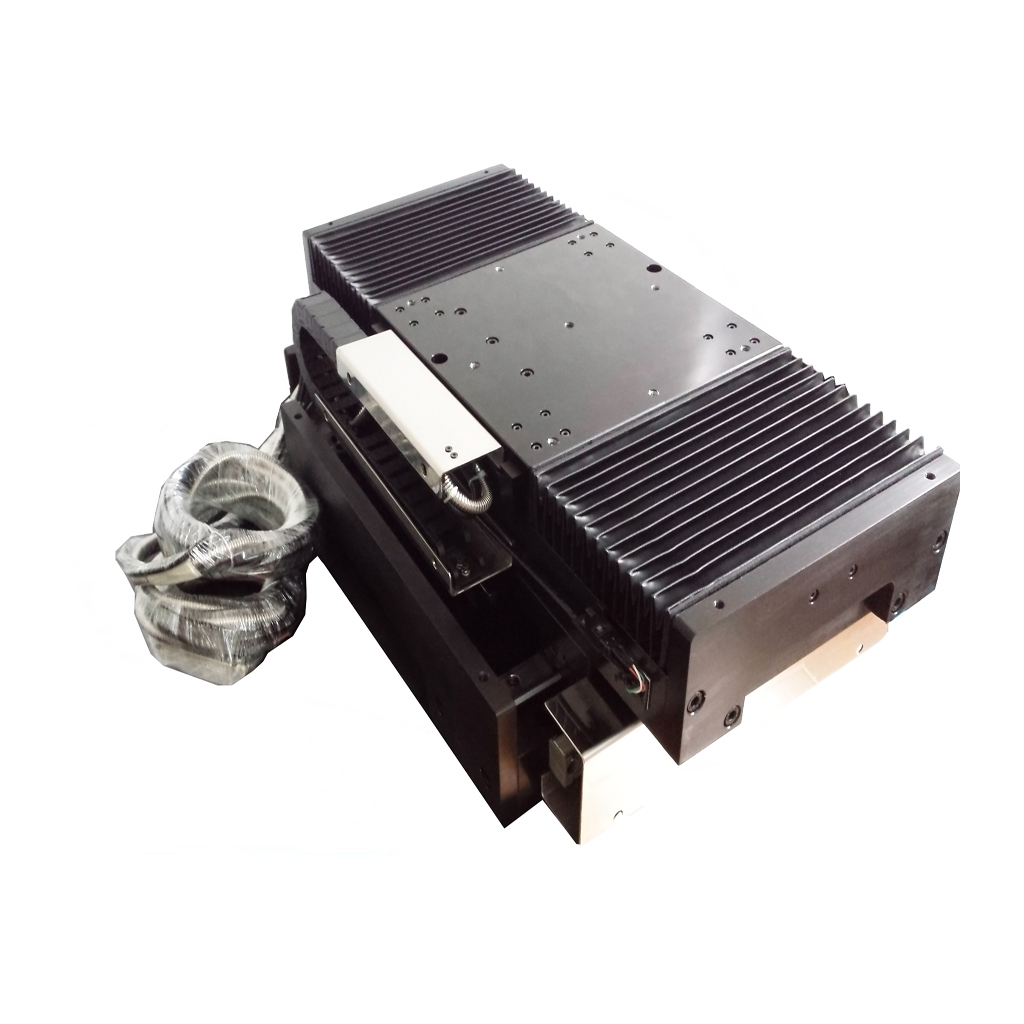

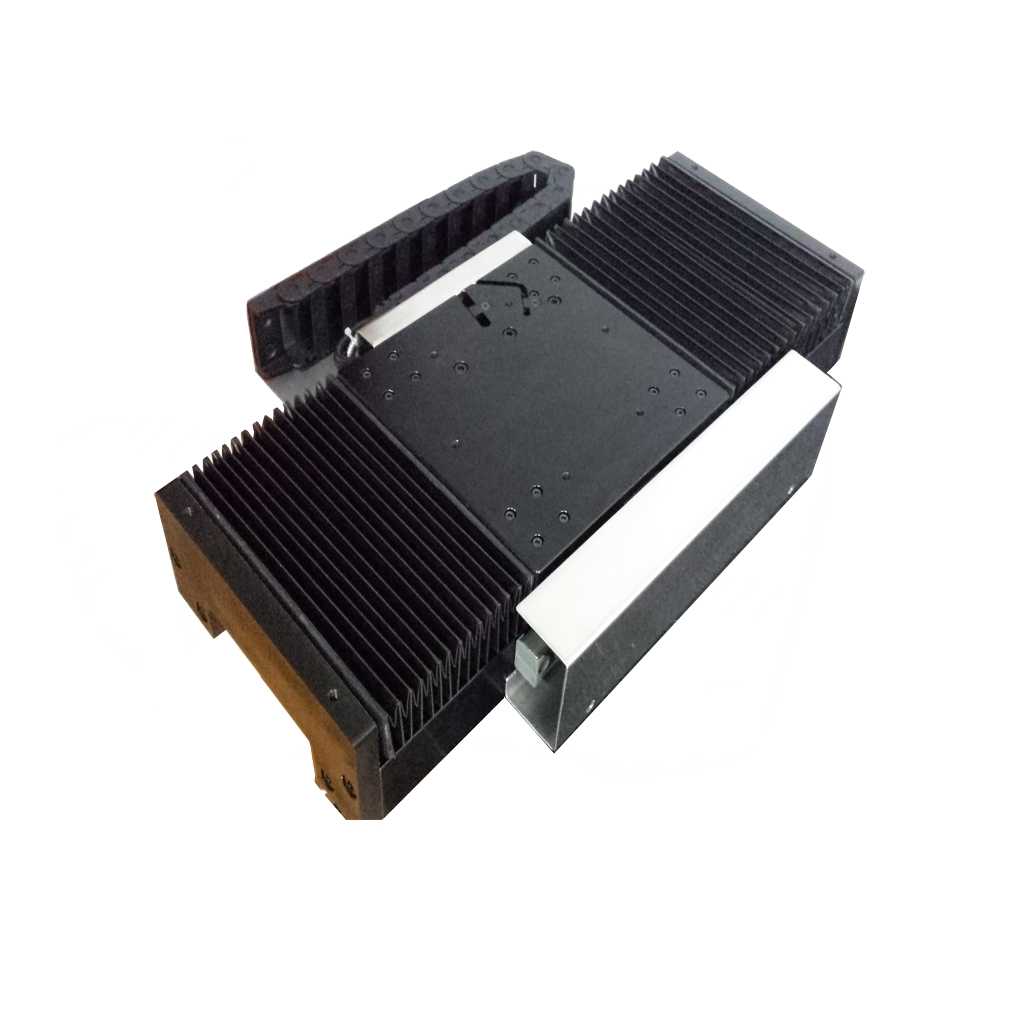

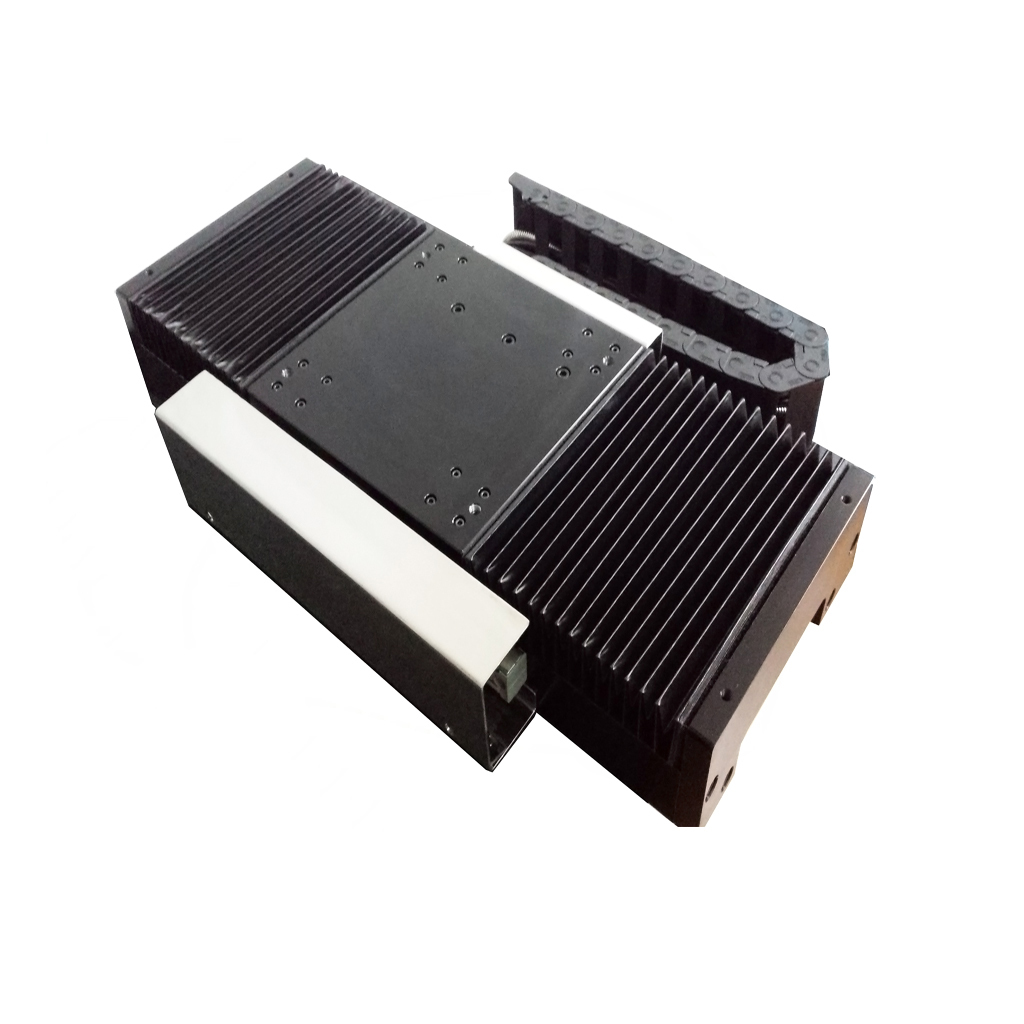

Mô-đun động cơ tuyến tính hình chữ U lực đẩy cao với độ dài hành trình có thể tùy chỉnh
| Nguồn gốc | Giang Tô, Trung Quốc |
|---|---|
| Hàng hiệu | SUPT MOTION |
| Chứng nhận | ISO9001-2000 |
| Số mô hình | MLCA-0040-135-00 |
| Số lượng đặt hàng tối thiểu | 1 mảnh |
| Giá bán | USD 100-200 / Piece |
| chi tiết đóng gói | Thùng carton xuất khẩu có lớp xốp bảo vệ chống tĩnh điện |
| Thời gian giao hàng | 3-5 ngày làm việc đối với mẫu, 15-25 ngày đối với số lượng lớn |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Sẽ được đàm phán |
Thông tin chi tiết sản phẩm
| Mô -men xoắn cực đại | 120 N | Loại động cơ | Mô-đun động cơ tuyến tính |
|---|---|---|---|
| TRỞ LẠI hằng số EMF | 17,6 V/m/s | Dòng điện cực đại(lp) | 4,2 A |
| Trọng lượng cuộn | 0,42 kg | Kháng chiến(LL)(R) | 9,4 |
| Mô-men xoắn liên tục ở 25 C | 40 n | Vật liệu | Hợp kim nhôm |
| Mẫu sản phẩm | MLCA-0040-135-00 |
Mô tả sản phẩm
Tổng quan sản phẩm
Động cơ tuyến tính SUPT MOTION MLCA-0040-135-00 là một cuộn dây stato hình chữ U được thiết kế để tương thích với stato dòng MLFA (ray từ tính). Nó có lực đẩy đỉnh là 120 N, lực đẩy liên tục là 40 N, bước cực là 30 mm và trọng lượng cuộn dây là 0,42 kg. Khi được sử dụng kết hợp với bộ mã hóa tuyến tính, nó cho phép điều khiển vị trí có độ chính xác cao.
Động cơ tuyến tính mang lại những lợi thế đáng kể, bao gồm khả năng tăng tốc cao, đặc tính lực đẩy mượt mà, thiết kế mô-đun, hành trình có thể mở rộng tự do, hoạt động êm ái và hiệu suất không cần bảo trì.
Động cơ tuyến tính hình chữ U sử dụng thiết kế không lõi, loại bỏ lực hút từ và hiệu ứng răng cưa để đạt được chuyển động mượt mà với độ rơ bằng không. Các ray từ tính của stato có thể được kết nối vô thời hạn, làm cho hành trình về mặt lý thuyết là không giới hạn; điều này làm cho nó đặc biệt phù hợp với các ứng dụng yêu cầu định vị hành trình dài, tốc độ cao. So với truyền động trục vít, động cơ tuyến tính không yêu cầu cơ chế chuyển đổi trung gian, đơn giản hóa cấu trúc hệ thống và cải thiện băng thông phản ứng động.
Ưu điểm sản phẩm
Thiết kế mô-đun: Lựa chọn độc lập các thành phần chuyển động và cố định để cấu hình linh hoạt
Mở rộng hành trình không giới hạn: Các thành phần cố định có thể mở rộng để đáp ứng mọi yêu cầu về hành trình
Hoạt động không cần bảo trì: Truyền động không tiếp xúc, không bị mài mòn cơ học
Tăng tốc caon: Lực đẩy cao cho phép phản ứng động nhanh
Hoạt động êm ái: Không có tiếng ồn từ bánh răng hoặc trục vít
Từ khóa: động cơ tuyến tính hình chữ U, mô-đun động cơ tuyến tính, động cơ tuyến tính mô-đun, nền tảng tuyến tính hành trình dài, động cơ tuyến tính lực đẩy cao
Thông số kỹ thuật
| Thông số | Giá trị |
| Lực đẩy đỉnh | 120 N |
| Lực đẩy liên tục | 40 N |
| Dòng điện đỉnh | 4,2 A |
| Dòng điện liên tục | 1,4 A |
| Hằng số lực đẩy | 30,4 N/A |
| Hằng số Back-EMF | 17,6 V/m/s |
| Bước cực | 30 mm |
| Khối lượng bộ truyền động | 0,42 kg |
| Thông số hiệu suất động cơ tuyến tính | ||||
| Dòng A--MLCA(Động) MLFA(Stato) | ||||
| Mô hình/Thông số | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| Lực đỉnh (Fp) | N | 60 | 120 | 240 |
| Dòng điện đỉnh (lp) | Amps | 4,8 | 4,2 | 4,2 |
| Lực liên tục (Fc) | N | 20 | 40 | 80 |
| Dòng điện liên tục (lc) | Amps | 1,6 | 1,4 | 1,4 |
| Hằng số bộ truyền động (chuyển đổi động cơ DC/3p) (Ka) | N/W | 5,65 | 7,9 | 11,2 |
| Lực đẩy liên tục (L-L) (Kf) | N/Amps | 15,3 | 30,4 | 60,3 |
| Hằng số Back EMF (L-L) (Kb) | V/m/giây | 8,8 | 17,6 | 34,8 |
| Hằng số điện (Te) | ms | 0,3 | 0,3 | 0,3 |
| Điện trở (L-L) (R) | @25°CΩ | 4,8 | 9,4 | 19,2 |
| Điện cảm (L-L) (l) | mh | 1,51 | 3 | 6 |
| Hệ số truyền nhiệt (Rth) | °C/W | *3,9 | *1,9 | **1,3 |
| Nhiệt độ cuộn dây tối đa (Tmax) | °C | 120 | 120 | 120 |
| Bước cực nam châm (2T) | mm | 30 | 30 | 30 |
| Trọng lượng bộ truyền động | Kg | 0,24 | 0,42 | 0,82 |
Ứng dụng
Nền tảng chuyển wafer bán dẫn
Thiết bị kiểm tra màn hình phẳng (FPD)
Dây chuyền sản xuất công nghệ gắn bề mặt (SMT) cho linh kiện điện tử
Bàn XY cho cắt và khắc laser
Hệ thống phân loại và xử lý vật liệu hậu cần
Ghi chú tùy chỉnh: Sản phẩm này hỗ trợ tùy chỉnh chiều dài hành trình, định mức lực đẩy và cấu hình ray dẫn hướng, và có thể được tích hợp với bộ mã hóa quang học hoặc cảm biến hiệu ứng Hall khi cần thiết.
