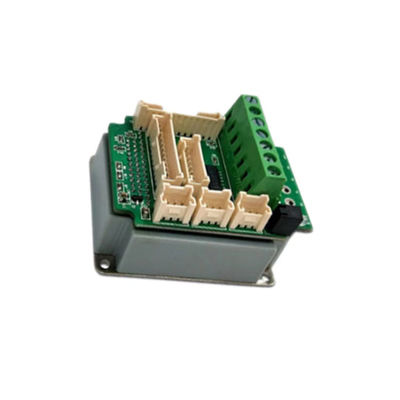

Thẻ điều khiển lái xe động cơ tuyến tính COPLEY lái xe không bàn chải cho phản ứng cao và tăng tốc cao

  • Linear Motor Driver Control Card COPLEY Brushless Driver For High Response And High Acceleration
  • Linear Motor Driver Control Card COPLEY Brushless Driver For High Response And High Acceleration
  • Linear Motor Driver Control Card COPLEY Brushless Driver For High Response And High Acceleration
Nguồn gốc Tô Châu Trung Quốc
Hàng hiệu COPELY
Chứng nhận ISO9001
Số mô hình BẢNG XTL
Số lượng đặt hàng tối thiểu ≥1 chiếc
Giá bán $130-$175
chi tiết đóng gói bao bì carton vv.
Thời gian giao hàng 1-5 sản phẩm giao hàng 5-7 ngày, mẫu 3-5 ngày, số lượng lớn sẽ được thương lượng
Điều khoản thanh toán T/T
Khả năng cung cấp Có thể đàm phán

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Thông số kỹ thuật XTL-230-18 Trọng lượng 35g
Kích thước tổng thể 200*400*602mm Đặc điểm gia tốc cao
Điện áp 220V Số lượng 9898
Sức mạnh 36w
Làm nổi bật

Bộ điều khiển động cơ servo phản ứng cao 36W

,

Bộ điều khiển động cơ servo COPLEY

,

Thẻ điều khiển lái động cơ tuyến tính 36W
Để lại lời nhắn
Mô tả sản phẩm

Thẻ điều khiển lái xe động cơ tuyến tính COPLEY lái xe không bàn chải cho phản ứng cao và tăng tốc cao



Mô tả sản phẩm:

COPLEY brushless driver là một trình điều khiển động cơ hiệu suất cao được thiết kế đặc biệt cho tự động hóa công nghiệp, robot, thiết bị y tế và các ứng dụng điều khiển chính xác khác.Người lái xe không chải sử dụng công nghệ điều khiển động cơ không chải tiên tiến, có thể cung cấp điều khiển chuyển động hiệu quả, chính xác và đáng tin cậy.
Các trình điều khiển không chải COPLEY có nhiều đặc điểm vượt trội.cho phép điều khiển chuyển động chính xác và phù hợp với các ứng dụng đòi hỏi độ chính xác cao, như định vị và lắp ráp trên các dây chuyền sản xuất tự động.và cải thiện hiệu quả và tính bền vững của hệ thống.
Ngoài ra, các trình điều khiển không chải COPLEY có khả năng lập trình và linh hoạt cao, có thể thích nghi với các yêu cầu ứng dụng khác nhau.Người dùng có thể cấu hình và điều chỉnh các thông số để đạt được các chế độ chuyển động khác nhau, đường cong gia tốc và vận tốc, cũng như phản ứng với các tín hiệu điều khiển bên ngoài khác nhau.từ điều khiển chuyển động của cánh tay robot chính xác đến định vị chính xác của thiết bị hình ảnh y tế.
Ngoài ra, trình điều khiển không chải COPLEY cũng có chức năng bảo vệ và giám sát tiên tiến, có thể giám sát dòng, nhiệt độ và các thông số chính khác để ngăn chặn quá tải và lỗi.Điều này giúp kéo dài tuổi thọ của thiết bị và cải thiện độ tin cậy của hệ thống.
Tóm lại, COPLEY brushless driver là một giải pháp điều khiển động cơ tiên tiến với độ chính xác cao, hiệu quả cao và linh hoạt.và các lĩnh vực khác, cung cấp hỗ trợ điều khiển chuyển động ổn định, chính xác và đáng tin cậy cho các ứng dụng khác nhau.

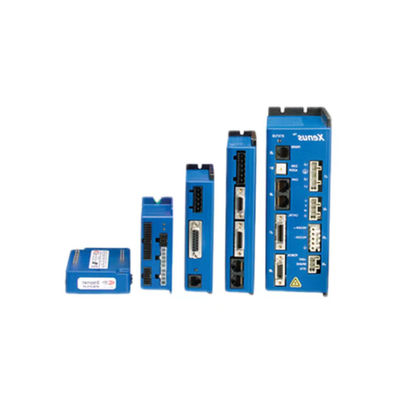

Động cơ COPLEY
ổ đĩa cung cấp một giao diện mã hóa giá trị tuyệt đối phong phú hỗ trợ Endat, Biss, SSI và Absolute A giao thức nhưCung cấp mã nguồn CMO hoặc CML có thể được gọi trực tiếp có thể được phát triển dưới Windows và ROSTNó có thể gọi chức năng chuyển động liên quan trực tiếp, điều khiển động cơ theo vị trí được chỉ định tốc độ và thời gian (PNT) đường cong thực hiện chuyển động.

Mô hình AC3-055-09 ACJ-055-18 ACJ-090-03 ACJ-090-09 　 AJ-90-12
Năng lượng đầu ra
Lưu lượng cao nhất 9(636) 18 ((12.73) 3(212) 9(636) 　 12 ((8.5) Adc ((Arms, sinusoidal, ± 5%
　
giờ cao điểm 1 1 1 1 1 Thư ký
dòng điện liên tục 3(2.12) 6(4.24) 1 ((0.71) 3(2.12) 6(4.24) Adc ((Arms,sinuscidal), ± 5%
Năng lượng đầu ra cao nhất 490 970 270 800 1600 w
liên tục" " 163 323 89 267 533 w
Chống đầu ra 0.075 0.075 0.075 0.036 0.075 Rlout ((Ω)
Điện lượng đầu ra tối đa voutHV0.97*Rou*tlout
Năng lượng đầu vào
H.V. đến H.V. 20-55 20-55 20-90 20-90   20-90 +vdc, thông tin truyền thông mer-iolaed
Đỉnh 9 18 3 9 12 Adc ((1 giây) đỉnh
Icont 3 6 1 3 6 Adc liên tục
Aux HV 20-HVmax +Vdc @ 500 mAdc tối đa
PWM OUTPUTROLS Chuyển đổi 3 pha MOSFET, PWM trọng tâm 15 kHz, điều chế vector không gian
3o kHz
Loại
tần số sóng pwm
Điều khiển kỹ thuật số

Chuỗi điều khiển số		 Hiện tại, tốc độ, vị trí. 100% điều khiển vòng lặp kỹ thuật số
Đánh giá vị trí vòng lặp kép bằng cách sử dụng đầu vào mã hóa thứ cấp
Vòng lặp hiện tại:15 kHz ((66.7 us) Tốc độ, vòng lặp vị trí: 3kHz ((333 us)
điều khiển theo định hướng trường sinusoidal hoặc trapezoidal từ Halls cho động cơ chải
PWH cân nhắc nhất định với điều chế vector không gian
vòng lặp hiện tại:2.5 kHz điển hình, băng thông sẽ thay đổi với điều chỉnh & tải inductance
Thay đổi điện áp bus không ảnh hưởng đến băng thông
Đường đường 200 uH
　
Tỷ lệ phụ (thời gian)
chuyển đổi
Phương thức điều chỉnh
băng thông
HV Bồi thường
Khả năng dẫn tải tối thiểu
Command Inputs
Có thể mở Vị trí của hồ sơ, Vị trí liên kết, Tốc độ của hồ sơ, Vòng xoắn của hồ sơ,
Vị trí số Step/Direction,CW/CCW stepper commands (2 MHz tốc độ tối đa)
  Quad A / B Encoder 20 Mcount/s (sau khi bình phương),5Mline/s
Vòng quay số & vận tốc pWM, Polarity PWM 0 ~ 100%, cực = 1/0
　 PWM PWM 50% ± 50%, không cần tín hiệu cực
　 Phạm vi tần số PWM Tối thiểu 1kHz, tối đa 100kHz
　 Pw chiều rộng xung tối thiểu 220 ns
Mô-men xoắn tương tự/tốc độ/vị trí ±10 vdc,5kΩ trở kháng đầu vào hướng dẫn
Các đầu vào kỹ thuật số
Loại số 9, không bị cô lập.[IN1] dành riêng cho chức năng Drive Enable,[IN2]~[IN9]được lập trình
74HC14 Schmitt kích hoạt từ +5 Vdc với bộ lọc RC trên đầu vào
10 kΩ đến +5 Vdc hoặc nền cho tất cả ngoại trừ [IN5] (xem bên dưới)
Vin-Lo 1,35 Vdc,vin-HI > 3,65 vdc
Tất cả các đầu vào có kết nối có thể chọn nhóm của đầu vào kéo lên / xuống Reslstor đến +5 Vdc, hoặc gound
1 đầu vào chuyên dụng với bộ lọc RC 330 us để kích hoạt ổ đĩa,0 đến +24 Vdc max
3 Chế độ sử dụng chung với bộ lọc RC 330 us,0 đến + 24 vdc max
1 Nhập tốc độ trung bình cho công tắc nhiệt độ động cơ,33 us RC filtet
4.99 kΩ kéo / kéo xuống,0 đến +24 vdc tối đa
4 Đầu vào tốc độ cao và đầu ra với bộ lọc RC 100 ns,0 đến +5 Vdc max
Tất cả các đầu vào

Mức logic
Điều khiển kéo lên, kéo xuống
Cho phép[IN1]
GP[IN2,3,4]
MS [IN5]

HS[IN6,7,8,9]
Các sản phẩm kỹ thuật số (LƯU Ý 1)
Loại Numbet 4, không bị cô lập, có thể lập trình
MDSFET giảm dòng với 1 kΩ kéo lên +5 Vdc thông qua diode
300 mAdc tối đa+,30 ve tối đa.Các chức năng có thể lập trình
Diode fyback bên ngoài được yêu cầu khi vận hành tải cảm ứng
[OUT1~4]
xếp hạng hiện tại
xếp hạng hiện tại



Tại sao lại là tài xế của Elmo?

Gắn gọn và mật độ công suất cao

Các sản phẩm đa chức năng và độ tin cậy cao

Thị trường rộng, ứng dụng rộng

Hiệu suất điều khiển chuyển động tuyệt vời



thị trường ứng dụng lái xe

Thẻ điều khiển lái xe động cơ tuyến tính COPLEY lái xe không bàn chải cho phản ứng cao và tăng tốc cao 0

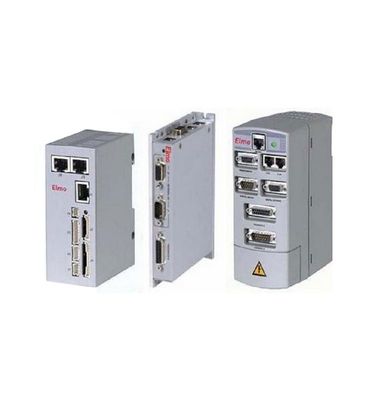

Elmo Motor giới thiệu

Các giải pháp nhỏ gọn và chi phí thấp: áp dụng mô-men xoắn, tốc độ và vị trí
Loại gain & mã hóa tuyệt đối



Multifunctional, intelligent servo driver



Công nghệ:

Sản phẩm của Elmo là một kinh nghiệm lâu dài, kiến thức rộng rãi và trình độ cao
của công nghệ kết tinh

Chuyển đổi công suất tương tự

ASIC dựa trên điều khiển vòng lặp hiện tại

DSP và bộ xử lý - ổ đĩa kỹ thuật số

Cấu trúc xe buýt - ổ đĩa kỹ thuật số

Ngôn ngữ lập trình điều khiển chuyển động thế hệ thứ ba

Công nghệ cài đặt và gỡ lỗi tiên tiến
