Chế độ chỉ mục Bộ điều khiển động cơ servo PLC Động cơ servo Accelnet
| Nguồn gốc | Hoa Kỳ |
|---|---|
| Hàng hiệu | Copley |
| Chứng nhận | ce,ISO9001,CCC |
| Số mô hình | ACJ055-18 |
| Số lượng đặt hàng tối thiểu | ≥1 |
| Giá bán | $560.00/pieces |
| chi tiết đóng gói | ổ đĩa bao bì carton |
| Thời gian giao hàng | 1-5 sản phẩm giao hàng 5-7 ngày, mẫu 3-5 ngày, số lượng lớn sẽ được thương lượng |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Có thể đàm phán |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| đỉnh hiện tại | 18 | Thời gian cao điểm | 1 |
|---|---|---|---|
| Công suất đầu ra cực đại | 970 | điện trở đầu ra | 0,075 |
| Chế độ điều khiển | Vị trí/Tốc độ/Mô-men xoắn | độ ẩm | 0-95%RH |
| Điện áp đầu vào | 24v | Điện xuất | 0-4A |
| Điện áp đầu ra | 0-24V | Phạm vi vị trí | 0-360° |
| Mức độ bảo vệ | IP67 | Tần số xung | 0-200KHz |
| Phạm vi độ rộng xung | 0,5-2,5 mili giây | Kích thước | 170*120*50mm |
| Phạm vi tốc độ | 0-100 vòng/phút | Loại | Bộ điều khiển động cơ servo |
| Trọng lượng | ánh sáng | Nhiệt độ làm việc | -20-85°C |
| Làm nổi bật | Chế độ chỉ mục điều khiển động cơ servo,Bộ điều khiển động cơ servo PLC,Máy điều khiển động cơ PLC Accelnet |
||
Mô tả sản phẩm
Chế độ chỉ mục PLC Động cơ Accelnet Servo cho mạng điều khiển phân tán
Mô tả
Động cơ COPLEY
ổ đĩa cung cấp một giao diện mã hóa giá trị tuyệt đối phong phú hỗ trợ Endat, Biss, SSI và Absolute A giao thức nhưCung cấp mã nguồn CMO hoặc CML có thể được gọi trực tiếp có thể được phát triển dưới Windows và ROSTNó có thể gọi chức năng chuyển động liên quan trực tiếp, điều khiển động cơ theo vị trí được chỉ định tốc độ và thời gian (PNT) đường cong thực hiện chuyển động.

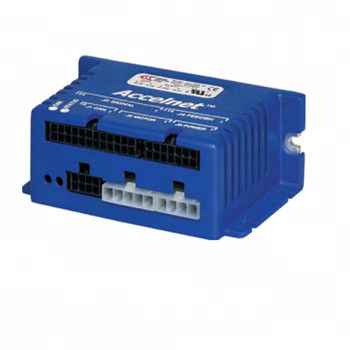

Accelnet Micro Panel là một ổ servo DC nhỏ gọn
để điều khiển vị trí, vận tốc và mô-men xoắn của AC brushless và
Động cơ bàn chải DC. Nó có thể hoạt động trên một điều khiển phân tán
mạng, như một ổ đĩa lập chỉ mục độc lập, hoặc với
Hai phiên bản có sẵn để hỗ trợ số
Quadrature, hoặc bộ mã hóa sin/cos tương tự.
Chế độ lập chỉ mục cho phép hoạt động đơn giản với PLCs
sử dụng đầu ra để chọn và khởi động chỉ mục và đầu vào để đọc
Ngoài ra,PLC có thể gửi dữ liệu ASCII
mà có thể thay đổi hồ sơ chuyển động để một chỉ số có thể thực hiện
các chuyển động khác nhau như yêu cầu máy thay đổi.
khả năng cho phép điều khiển nhiều ổ đĩa Accelnet
từ PLCs sử dụng giao thức giao tiếp này.
Kiến trúc điều khiển phân tán CANopen cũng được hỗ trợ.
Là một nút CAN hoạt động theo giao thức CANopen, nó
hỗ trợ Profile Position, Profile Velocity, Profile Torque,
Định vị được chèn vào và định vị.Tối đa 127 ổ có thể
hoạt động trên một bus CAN duy nhất và các nhóm ổ đĩa có thể được liên kết
thông qua CAN để chúng thực hiện các hồ sơ chuyển động cùng nhau.
Hoạt động với điều khiển chuyển động bên ngoài là có thể
trong mô hình mô-men xoắn (nước), vận tốc và vị trí.
tín hiệu lệnh có thể là ± 10V (cối xoắn, tốc độ, vị trí),
PWM/Polarity (mốc xoắn, tốc độ) hoặc định dạng stepper (CU/CD hoặc
Bước/Hướng).
| Mô hình | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Năng lượng đầu ra | |||||||||
| Lưu lượng cao nhất | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 ((8.5) | Adc ((Arms, sinusoidal, ± 5% | |||
| giờ cao điểm | 1 | 1 | 1 | 1 | 1 | Thư ký | |||
| dòng điện liên tục | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal), ± 5% | |||
| Năng lượng đầu ra cao nhất | 490 | 970 | 270 | 800 | 1600 | w | |||
| liên tục" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Chống đầu ra | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Điện lượng đầu ra tối đa | voutHV0.97*Rou*tlout | ||||||||
| Năng lượng đầu vào | |||||||||
| H.V. đến H.V. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc, thông tin truyền thông mer-iolaed | |||
| Đỉnh | 9 | 18 | 3 | 9 | 12 | Adc ((1 giây) đỉnh | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc liên tục | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc tối đa | ||||||||
| PWM OUTPUTROLS | Chuyển đổi 3 pha MOSFET, PWM trọng tâm 15 kHz, điều chế vector không gian 3o kHz |
||||||||
| Loại tần số sóng pwm |
|||||||||
| Điều khiển kỹ thuật số | |||||||||
Chuỗi điều khiển số |
Hiện tại, tốc độ, vị trí. 100% điều khiển vòng lặp kỹ thuật số Đánh giá vị trí vòng lặp kép bằng cách sử dụng đầu vào mã hóa thứ cấp Vòng lặp hiện tại:15 kHz ((66.7 us) Tốc độ, vòng lặp vị trí: 3kHz ((333 us) điều khiển theo định hướng trường sinusoidal hoặc trapezoidal từ Halls cho động cơ chải PWH cân nhắc nhất định với điều chế vector không gian vòng lặp hiện tại:2.5 kHz điển hình, băng thông sẽ thay đổi với điều chỉnh & tải inductance Thay đổi điện áp bus không ảnh hưởng đến băng thông Đường đường 200 uH |
||||||||
| Tỷ lệ phụ (thời gian) | |||||||||
| chuyển đổi | |||||||||
| Phương thức điều chỉnh | |||||||||
| băng thông | |||||||||
| HV Bồi thường | |||||||||
| Khả năng dẫn tải tối thiểu | |||||||||
| Command Inputs | |||||||||
| Có thể mở | Vị trí của hồ sơ, Vị trí liên kết, Tốc độ của hồ sơ, Vòng xoắn của hồ sơ, | ||||||||
| Vị trí số | Step/Direction,CW/CCW stepper commands (2 MHz tốc độ tối đa) | ||||||||
| Quad A / B Encoder | 20 Mcount/s (sau khi bình phương),5Mline/s | ||||||||
| Vòng quay số & vận tốc | pWM, Polarity | PWM 0 ~ 100%, cực = 1/0 | |||||||
| PWM | PWM 50% ± 50%, không cần tín hiệu cực | ||||||||
| Phạm vi tần số PWM | Tối thiểu 1kHz, tối đa 100kHz | ||||||||
| Pw chiều rộng xung tối thiểu | 220 ns | ||||||||
| Mô-men xoắn tương tự/tốc độ/vị trí | ±10 vdc,5kΩ trở kháng đầu vào hướng dẫn | ||||||||
| Các đầu vào kỹ thuật số | |||||||||
| Loại số | 9, không bị cô lập.[IN1] dành riêng cho chức năng Drive Enable,[IN2]~[IN9]được lập trình 74HC14 Schmitt kích hoạt từ +5 Vdc với bộ lọc RC trên đầu vào 10 kΩ đến +5 Vdc hoặc nền cho tất cả ngoại trừ [IN5] (xem bên dưới) Vin-Lo 1,35 Vdc,vin-HI > 3,65 vdc Tất cả các đầu vào có kết nối có thể chọn nhóm của đầu vào kéo lên / xuống Reslstor đến +5 Vdc, hoặc gound 1 đầu vào chuyên dụng với bộ lọc RC 330 us để kích hoạt ổ đĩa,0 đến +24 Vdc max 3 Chế độ sử dụng chung với bộ lọc RC 330 us,0 đến + 24 vdc max 1 Nhập tốc độ trung bình cho công tắc nhiệt độ động cơ,33 us RC filtet 4.99 kΩ kéo / kéo xuống,0 đến +24 vdc tối đa 4 Đầu vào tốc độ cao và đầu ra với bộ lọc RC 100 ns,0 đến +5 Vdc max |
||||||||
| Tất cả các đầu vào | |||||||||
| Mức logic | |||||||||
| Điều khiển kéo lên, kéo xuống | |||||||||
| Cho phép[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| Các sản phẩm kỹ thuật số (LƯU Ý 1) | |||||||||
| Loại Numbet | 4, không bị cô lập, có thể lập trình MDSFET giảm dòng với 1 kΩ kéo lên +5 Vdc thông qua diode 300 mAdc tối đa+,30 ve tối đa.Các chức năng có thể lập trình Diode fyback bên ngoài được yêu cầu khi vận hành tải cảm ứng |
||||||||
| [OUT1~4] | |||||||||
| xếp hạng hiện tại | |||||||||
| xếp hạng hiện tại | |||||||||
